入，保證正確性，也提升管理效率。圖5為用戶登錄流程圖。

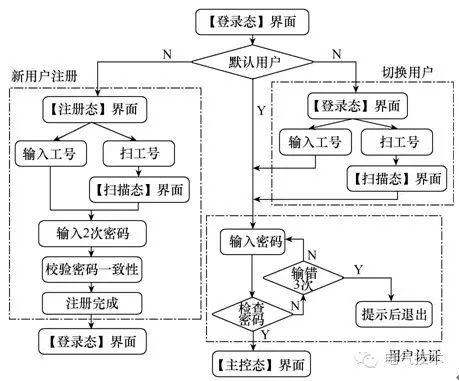

圖5用戶登錄設計流程圖

2)主控管理。掃描單元，掃描站點二維碼可出現該站點巡視項目和巡視要點，掃描設備二維碼后能錄入設備狀態信息。任務管理，顯示當前站點巡視項目清單和狀態，可直接上下選擇巡視項目，跳入掃描模塊錄入設備信息(設備ID由二維碼進行讀取，可手動輸入設備ID值)。運維人員通過點選操作手持機，結合少量手寫描述操作，進行運行設備的巡視，以及各種運行參數的記錄，運行設備狀態及設備缺陷的記錄。如異常中斷繼續巡視，需讀取TMP文件的信息記錄，保證跳過已檢設備。圖6為主控管理流程。

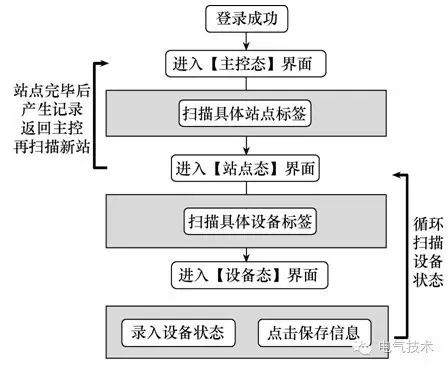

圖6主控管理流程圖

【主控態】界面可瀏覽目前班次時間下所有站點狀態;當通過掃描站點或選擇站點進入【站點態】界面后，可列出該站點下所有設備狀態，通過掃描設備進入【設備態】界面對設備進行狀態信息的管理，[設備態]界面結合巡視卡及巡視作業指導書來設計，在巡視結論“正常”或“故障”前有一系列需檢查的項目，反復操作最后獲得該站點下所有設備巡視信息。各狀態界面如圖7所示，依次是【主控態】界面，【掃描態】界面，【站點態】界面和【設備態】界面。

售電實務(第六期)之打造核心盈利能力研討 5月9日-11日

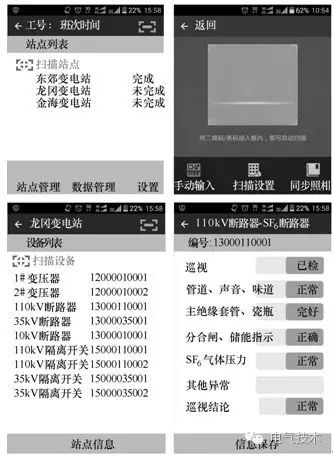

圖7界面設計圖

3)數據管理。所有電力設備掃描巡視完畢都計入當前站點的巡視記錄中，站點所有設備巡視完畢即生成當前班次的站點巡視記錄文件，該巡視記錄文件可用手機作為U盤讀取，或使用FTP上傳到固定服務器，或使用Email發送到固定的郵箱。

4結論

基于二維碼識別的電力設備巡視系統，從安全性、可靠性、成本投入、部署使用等考慮，優于其他巡檢手段。在安全性方面，使用光學識別手段，在電磁環境復雜的配電站內，不受電氣設備影響，也不會干擾站內的IT設備.

二維碼可以直接打印噴塑貼到需要巡檢的設備上，也可以直接印刷到設備標志牌上，直接使用巡檢終端就可以識別后錄入設備狀態信息，無需其他輔助手段，快捷可靠.

二維碼標簽可直接打印，無需另外購買，巡視系統可快速部署到巡檢終端，根據任務要求對電站進行巡檢產生報表匯總，無需購買其他IT設備，如數據服務器等，客戶投入低，成本可控，可快速部署，終端的使用方法契合原手工流程，上手使用無需特殊的培訓。

正如上述優勢，客戶可根據需要規劃設備編碼，進行分類打印標貼，電站運維人員下載巡視軟件，根據工作任務進行巡視操作，巡視結果自動匯總。

通過二維碼巡視系統，對電氣設備進行無紙化巡視，通過周期性巡查及時把握設備的運行情況，第一時間發現設備缺陷并及時匯報、消除，確保電力系統持續、可靠、安全運行?？梢越鉀Q只靠人工巡視模式下存在的問題和不足。

真正實現巡視便利化、管理規范化、手段信息化、分析科學化，將電力運維工作信息化改進真正落到實處。此外二維碼識別的巡視系統，其獨有的優勢和特點，也非常適合在其他相似行業進行推廣，成為監督檢查與巡
