體得到比正常份量多的電就稱為帶正電;若少于正常份量，就被稱為帶負電，所謂“放電”就是正電流向負電的過程(人為規定的)，這個理論并不完全正確，但是正電、負電兩種名稱則被保留下來。此時期有關“電”的觀念是物質上的主張。

富蘭克林做了多次實驗，并首次提出了電流的概念，1752年，他在一個風箏實驗中，將系上鑰匙的風箏用金屬線放到云層中，被雨淋濕的金屬線將空中的閃電引到手指與鑰匙之間，證明了空中的閃電與地面上的電是同一回事。

1821年英國人‘法拉第’完成了一項重大的電發明。在這兩年之前，奧斯特已發現如果電路中有電流通過，它附近的普通羅盤的磁針就會發生偏移。法拉第從中得到啟發，認為假如磁鐵固定，線圈就可能會運動。根據這種設想，他成功地發明了一種簡單的裝置。在裝置內，只要有電流通過線路，線路就會繞著一塊磁鐵不停地轉動。事實上法拉第發明的是第一臺電動機，是第一臺使用電流將物體運動的裝置。雖然裝置簡陋，但它卻是今天世界上使用的所有電動機的祖先。

1831年，法拉第制出了世界上最早的第一臺發電機。他發現第一塊磁鐵穿過一個閉合線路時，線路內就會有電流產生，這個效應叫電磁感應。一般認為法拉第的電磁感應定律是他的一項最偉大的貢獻。

1866年德國人西門子(Siemens)制成世界上第一臺工業用發電機。在金屬導體中,電流是由電子的移動形成的,電子是帶負電荷的,由于規定電流的方向是與正電荷的移動方向一致的,因此在金屬導體中,電流的方向就和電子移動的方向相反。

在溶液中,電流是由于離子的移動形成的,電流的方向是和陽離子的移動方向相同.

電荷引發了天空中的閃電，還推動了世界上最快的火車。如果沒有電，我們的生活將和現在大不一相同。有一種電被稱為“流動的電”，它使機器里的電動機轉動，還使燈泡、電視機、電話和許多日常的電氣設備工作。另一種電被稱為“靜止的電”，你自己就可以制造這種電。

電氣火車

有些電氣火車行駛的速度非常高。這種日本的火車能夠以超過每小時200公里的速度行駛。

有粘性的氣球

你可用羊毛衫摩擦氣球使它帶上靜電。這些氣球會粘在墻上或天花板上，甚至粘在你的身上。

家用的動力

在我們的家里到處都有“動力插座”，我們可以從那里引出開動機器(像頭發吹風機)所需要的電流。

水力

電流是在發電站里產生的。有一種是利用水壩中的水來發電的。用這種方法產生的電被稱為“水電”。

7發展趨勢

編輯

煤價的下跌和電價的上調，使得曾經籠罩在虧損陰霾中的電力行業，開始進入回暖階段，成為2012年利潤增幅的最大亮點。業內人士認為，未來3到5年，煤價仍是穩中有降，整個電力行業將延續2012年的增長態勢。

截至3月31日，52家A股電力上市公司中已有24家發布了2012年年報，無一虧損，而且19家實現凈利潤同比增長，增幅超過100%的達到13家，其中華電集團旗下的華電國際以1690%的增幅位居第一位。

隨著3月29日晚間國電電力年報的發布，國內五大發電集團旗艦上市公司的盈利情況全部出爐。國電電力年報顯示，公司2012年實現營業收入556.84億元，同比增長9.37%;歸屬于母公司凈利潤50.51億元，比上年同期增長38.46%。

“在火電發電廠的成本中，燃料成本約占到50%至70%，而去年三季度以后電廠采購的煤價開始明顯下降，其中四季度同比下降了164元/噸。”國電電力董秘陳景東在接受《經濟參考報》記者采訪時介紹說。

“受電煤產能繼續釋放、進口煤大增、經濟結構調整的因素影響，預計2013年煤價穩中有降。從今天電煤價格并軌來看，電企在煤電博弈中的話語權有所增加。而電力需求市場在今年1至2月份也開始回暖。”陳景東認為，2013年電力行業將進入恢復增長階段。

但不容忽視的是，電力行業仍面臨煤電價格關系能否理順、脫硝電價能否及時回收、風電上網問題仍存在等一系列風險。據了解，截至目前國家共實行了四次煤電價格聯動，但電價漲幅遠低于煤價漲幅，從全行業來看，部分火電企業仍未擺脫虧損局面。

國電電力表示，根據國家相關部門預測，2013年用電需求將繼續保持增長態勢，一旦電煤價格出現上漲，煤電價格聯動機制能否執行，以及執行到什么程度將成為電力企業面臨的最大風險。

華銀電力在年報中也指出，十年的電力改革、煤價連年的輪番上漲，煤電聯動政策的不及時、不到位，乃至停滯，造成了火電多年持續的巨額虧損。而火電業務連年虧損更是導致公司負債率攀升。不過，火電企業近年的經營困難已被新一屆政府與媒體所熟知，下一步的電價改革政策值得期待。[1]

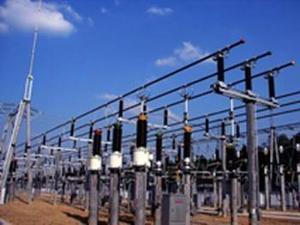

8變電站種類

編輯

titlename1.電力系統電壓等級與變電站種類

電力系統電壓等級有220/380V(0.4 kV)，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。隨著電機制造工藝的提高，10 kV電動機已批量生產，所以3 kV、6 kV已較少使用，20 kV、66 kV也很少使用。供電系統以10 kV、35 kV為主。輸配電系統以110 kV以上為主。發電廠發電機有6 kV與10 kV兩種，現在以10 kV為主，用戶均為220/380V(0.4 kV)低壓系統。

根據《城市電力網規定設計規則》規定：輸電網為500 kV、330 kV、220 kV、110kV，高壓配電網為110kV、66kV，中壓配電網為20kV、10kV、6 kV，低壓配電網為0.4 kV(220V/380V)。

發電廠發出6 kV或10 kV電，除發電廠自己用(廠用電)之外，也可以用10 kV電壓送給發電廠附近用戶，10 kV供電范圍為10Km、35 kV為20~50Km、66 kV為30~100Km、110 kV為50~150Km、220 kV為100~300Km、330 kV為200~600Km、500 kV為150~850Km。

2.變配電站種類

電力系統各種電壓等級均通過電力變壓器來轉換，電壓升高為升壓變壓器(變電站為升壓站)，電壓降低為降壓變壓器(變電站為降壓站)。一種電壓變?yōu)榱硪环N電壓的選用兩個線圈(繞組)的雙圈變壓器，一種電壓變?yōu)閮煞N電壓的選用三個線圈(繞組)的三圈變壓器。

變電站除升壓與降壓之分外，還以規模大小分為樞紐站，區域站與終端站。樞紐站電壓等級一般為三個(三圈變壓器)，550kV /220kV /110kV。區域站一般也有三個電壓等級(三圈變壓器)，220 kV /110kV /35kV或110kV /35kV /10kV。終端站一般直接接到用戶，大多數為兩個電壓等級(兩圈變壓器)110kV /10 kV或35 kV /10 kV。用戶本身的變電站一般只有兩個電壓等級(雙圈變壓器)110 kV /10kV、35kV /0.4kV、10kV /0.4kV，其中以10kV /0.4kV為最多。

3.變電站一次回路接線方案

1)一次接線種類

變電站一次回路接線是指輸電線路進入變電站之后，所有電力設備(變壓器及進出線開關等)的相互連接方式。其接線方案有：線路變壓器組，橋形接線，單母線，單母線分段，雙母線，雙母線分段，環網供電等。

2)線路變壓器組

變電站只有一路進線與一臺變壓器，而且再無發展的情況下采用線路變壓器組接線。

3)橋形接線

有兩路進線、兩臺變壓器，而且再沒有發展的情況下，采用橋形接線。針對變壓器，聯絡斷路器在兩個進線斷路器之內為內橋接線，聯絡斷路器在兩個進線斷路器之外為外橋接線。

4)單母線

變電站進出線較多時，采用單母線，有兩路進線時，一般一路供電、一路備用(不同時供電)，二者可設備用電源互自投，多路出線均由一段母線引出。

5)單母線分段

有兩路以上進線，多路出線時，選用單母線分段，兩路進線分別接到兩段母線上，兩段母線用母聯開關連接起來。出線分別接到兩段母線上。

單母線分段運行方式比較多。一般為一路主供，一路備用(不合閘)，母聯合上，當主供斷電時，備用合上，主供、備用與母聯互鎖。備用電源容量較小時，備用電源合上后，要斷開一些出線。這是比較常用的一種運行方式。

對于特別重要的負荷，兩路進線均為主供，母聯開關斷開，當一路進線斷電時，母聯合上，來電后斷開母聯再合上進線開關。

單母線分段也有利于變電站內部檢修，檢修時可以停掉一段母線，如果是單母線不分段，檢修時就要全站停電，利用旁路母線可以不停電，旁路母線只用于電力系統變電站。

6)雙母線

雙母線主要用于發電廠及大型變電站，每路線路都由一個斷路器經過兩個隔離開關分別接到兩條母線上，這樣在母線檢修時，就可以利用隔離開關將線路倒在一條件母線上。雙母線也有分段與不分段兩種，雙母線分段再加旁路斷路器，接線方式復雜，但檢修就非常方便了，停電范圍可減少。

4.變配電站二次回路

1)二次回路種類

變配電站二次回路包括：測量、保護、控制與信號回路部分。測量回路包括：計量測量與保護測量。控制回路包括：就地手動合分閘、防跳聯鎖、試驗、互投聯鎖、保護跳閘以及合分閘執行部分。信號回路包括開關運行狀態信號、事故跳閘信號與事故預告信號。

2)測量回路

測量回路分為電流回路與電壓回路。電流回路各種設備串
