引言：市場結構指某一市場中各種要素之間的內在聯系及其特征，包括市場供給者之間、需求者之間、供給和需求者之間以及市場上現有的供給者、需求者與正在進入該市場的供給者、需求者之間的關系。

電力工業由傳統模式走向電力市場引發了解除或放松管制(Deregulation)、機構重組的復雜過程，其中衍生了許多新的實體。如電能交易中心PX(PowerExchange)、獨立系統操作員ISO(IndependentSystem Operator)、電網擁有者(Gridcompany)等。

因此，研究和確定這些實體的功能及其組合，以及相應的市場結構和交易模式是電力市場成功運營的前提。

其次，從國外電力市場改革經驗總結與教訓來看，電力市場不存在特定的“標準模式”，適合本國國情的市場結構和監管體系才是電力市場健康、穩定發展的關鍵。

1F電力市場的結構

電力市場中存在的主要實體(要素)：

1)發電商G(Generator)

2)發電經紀商PM(PowerMarketer)

3)電能交易中心PX(PowerExchange)

4)獨立系統操作員ISO(IndependentSystem Operator)

5)輔助服務供應商AS(AncillaryService Provider)

6)電網擁有者GC(GridCompany)

7)計劃協調者SC(SchedulingCoordinator)

8)零售商R(RetailService Provide)

9)配電商D(DistributionService Provide)

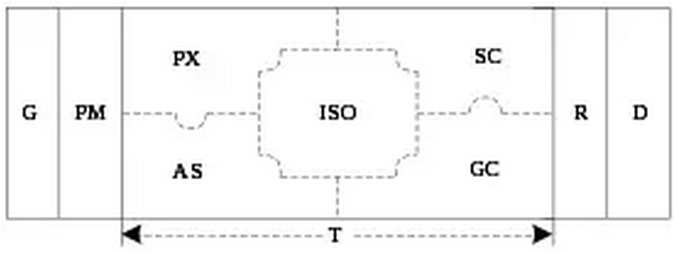

不同實體在電力市場中的位置如圖所示。

圖中，輸電部分T包括PX、ISO、GC、AS和SC五部分，是最重要、最復雜的環節，也是各國電力市場最具特色的部分，也正是電力市場不同于其他商品市場的關鍵部分。

2FPX、ISO、GC、AS和SC的主要職能：

1)電能交易PX(PowerExchange)

PX的主要職能是提供一個電能供求雙發交易的場所。

交易期限可以涉及1小時到12個月。最常見的是“日前交易市場”，一般會輔以1~2小時的交易(實時市場)和幾個月的交易(中長期合同)。PX的最簡單的形式可能是用信息板的形式使電能的供求方簽訂雙邊合同。但PX也可以作為一個交易競價中心，按供求曲線確定市場出清價，并以出清價作為電能交易結算的依據。采取這種方法可促使競價者在市場上報價已接近其邊際費用。

2)獨立調度ISO(IndependentSystem Opertor)

ISO的職能是對電力系統進行操作并對所有輸電系統用戶提供服務。

對ISO的基本要求是不從發電和負荷市場獲得經濟利益。大多數情況下，獨立系統操作員ISO也包含不擁有輸變電設備，和不從這些設備中獲得經濟利益。ISO的主要職責包括有：(1)運行方式制定

(2)實時調度

(3)系統監控

(4)在線安全分析

(5)市場管理

(6)經營輔助服務

3)電網擁有者GC(GridCompany)

GC的職能是對所有用戶開放其擁有輸變電設備。

為了形成公平透明的競爭市場，應有一個獨立的ISO來調度輸電系統并向所有用戶提供輸電服務。但輸變電設備的維修、操作仍屬于電網擁有者的業務。GC的主要職責包括：(1)考慮輸變電規劃(2)在新的環境下進行市場分析。后者包括輸電系統阻塞的收入、一次和二次輸變電設備使用權以及輸變電基礎設備在通訊等其他市場的收入

4)輔助服務AS(AncillaryService Provider)

AS的職能是提供輸電系統支持服務以保證電力系統可靠運行。實際上，AS主要提供有功和無功電源，使輸電系統安全穩定運行。

根據市場結構的不同，輔助服務的交易可在PX或ISO中進行。輔助服務可捆綁在一起成套提供，也可以分開提供。英國國家電網公司NGC屬于前一種類型，而美國電力市場多屬于后一種類型，即輔助服務可以由用戶自己提供或由ISO提供。由輸電用戶自己提供的輔助服務包括：調節備用、旋轉備用、輔助備用(費旋轉備用)及電能不平衡的消除等。如果用戶不能自己保證，則必須向ISO購買。以下兩種輔助服務必須向ISO購買：無功/電壓支持和系統控制/再調度。

5)計劃協調者SC(SchedulingCoordinator)

SC的職能是把供求雙發撮合在一起，而不必遵從PX的規則。

PX也可以看作是一個受管制的SC。SC以分散的方式促進電能供求進行交易。計劃協調者通常需要傳統的開停機優化軟件和市場分析、競價策略以及合同優化等配備的分析軟件。

上述5個實體(項職能)在電力市場中可以形成5種對應的機構，也可以是職能合并形成較少類型機構。根據市場結構的復雜程度，不同國家應用這些實體的組合方式有很大區別。

一般來說，輸電網職能分類越細對電力市場的競爭、透明度和公平性越有利。但在管理硬件和軟件方面要求越高，實現越困難。

不同國家電力市場中，輸電環節中實體具體組合方式：

(1)英國電力庫(PowerPool)模式：在英國第一次改革的電力市場中，只有NGC一個機構，它集ISO、PX和GC功能于一身;另設輔助服務交易商AS;沒有計劃協調機構SC。

(2)美國加州電力市場：所有機構(ISO、PX、SC、AS)都有，實行ISO和PX相互獨立的結構模式。

(3)美國PJM電力市場：ISO與PX合而為一;SC、GC和AS相互獨立。

(4)挪威電力市場：ISO與GC合而為一，PX、SC和AS獨立運營。

在競爭性的電力市場中，各個實體對軟件的具體要求歸納為：

(1)GC:需要高水平的規劃和分析工具，潮流及穩定分析軟件。在電力市場環境下，需要考慮擁堵管理、可用輸電容量和最大輸電容量計算等軟件。

(2)PX:帶安全約束的機組組合程序(UCP)，交易評估及結算軟件，電子公告發布與信息交互處理系統。

(3)ISO:預調度和實時調度軟件，最有潮流(OPF)，預想事故分析，輔助服務交易軟件。

(4)SC:系統優化軟件，市場評估和合同優化，投標策略和計量軟件。
