調度MIS通用對象模型的Web實現

2013-11-25 09:20:20 電力信息化　點擊量：評論 (0)

摘要：為解決調度信息系統中不斷的業務變更對系統結構的破壞，我們構建了面向對象的動態建?？蚣?。本文著重論述了該框架中的核心－通用的調度MIS對象模型在WEB中的實現。采用三層體系結構，以COM規范實現數據訪問

…

</proplinks>

</prop>

…

</pmobjprops>

其中：prop節點表示對象類中某個具體屬性定義，如變電站類的名稱或電壓等級的屬性定義。在prop節點中，id、name、clsid 子節點為與底層建模相關的對象類信息。Dbmsdatatype、length、scale、defaultvalue為屬性的物理信息，即屬性的數據類型，長度，精度，缺省值信息；canvisible、canmodify、candelete為屬性的權限定義，是由底層建模定義和訪問該對象類的用戶權限決定的。CntID、editorname、datadef、proplinks為特殊屬性定義，CntID表示屬性是否有特殊的屬性含義，如是否是簽名屬性等，editorname表示該屬性的輸入是否需要特殊的編輯器；datadef表示屬性是否有相應的數據定義，如電壓等級這樣的屬性，就可抽象為ID-String屬性；一種具體的電壓等級對應一個內部的ID值；在datadef節點中存放所有電壓等級和ID對應的數據。Proplinks定義屬性之間的關系，如簽名屬性往往包括簽名人和簽名時間，在簽名人的proplink節點中存放相應的簽名時間的屬性ID。

 對象實例也以XML表示，為：

< pmprop id=”” value=””/>

</pmobject>

其中：pmprop節點對應具體的對象實例屬性，PMProp的id屬性對應對象類定義中的屬性ID，value屬性及為具體的屬性值。如變電站類的名稱屬性值為“1＃變電站”。

2．5 HTC編程處理

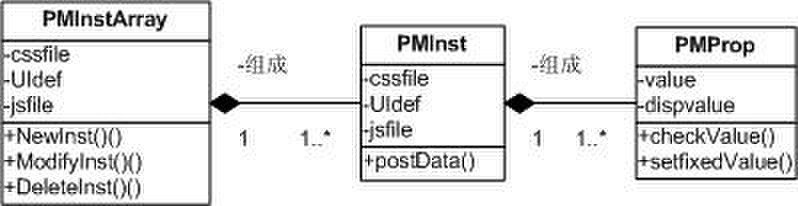

數據表現層的HTC組件包括：PMInstArray類，PMInst類，及PMProp類。類圖定義如圖2：

圖2

PMProp類主要根據對象類中的屬性定義，以不同的表現方式實現對象實例中某個特定的屬性。如一般的文本輸入屬性，表現為網頁元素INPUT框；長文本屬性，表現為TEXTARE輸入框；ID—string選擇，表現為SELECT的下拉選擇等等。同時可
