隨著國民經濟的迅猛發展，城市建設及企業現代化程度不斷提高，用電量日趨加大。為適應城市電網的建設和現代化企業的發展，保證供電系統的安全可靠，同時為了美化環境，節約線路走廊用地，城市中原本縱橫交錯的架空輸電網絡正逐漸地被電纜供電系統所取代。為了盡可能減少電纜線路由于故障引發停電的次數和時間，對電纜線路維護的要求已從最早的事故后維護、預防性維修發展到預測維修和故障定位，這就要求能夠在線監測店里電纜線路的運行狀態，以便做出設備是否需要維修的結論，同時在發生故障后，能夠快速定位故障區段。

針對這種情況，基于對電纜線路監測的深入研究和長期實踐，開發出了GH-F206電纜線路綜合在線監測系統。該系統可通過對電纜線路運行狀態進行在線監測，獲取線路運行數據和故障信息，可實現短路和接地故障的快速準確定位，并可對各種數值進行及時、全面地綜合分析判斷，捕捉早期缺陷，確保安全運行。

方案描述

GH-F206電纜線路故障在線監測系統是借鑒了國內外相關產品技術優點，在原有故障檢測原理的基礎上進行了深入研究后，開發出的國內領先的一種綜合故障在線監測系統解決法案，解決了接地故障、短路故障檢測和查找的難題，也是綜合運用無線通信、信息網絡及新材料等現代科學發展的新技術而研制出來的一套智能監測系統。

該系統能快速準確的在線檢測接地故障、短路故障、停送電、線路負荷、溫度等信息，并將所采集到的特征信息發送到系統主站。系統軟件進行數據分析、告警顯示、告警短信轉發、故障統計檢索和查詢等，引導工作人員迅速準確找到故障點，為提高工作效率、減輕工作人員勞動強度提供了一種強有力的手段，能有效提高配電線路故障檢測的自動化和現代化水平。

系統主要作用如下：

方便快捷查找故障點，避免了故障事故進一步擴大;

極大地減輕了工作人員的勞動強度，節省了大量人力、物力;

縮短了停電時間，減少了售電損失;

提高了供電可靠性、自動化、信息化水平;

實時在線檢測線路運行各種狀態和參數，為線路正常運行提供了有力保障。

故障定位示意圖

系統構成圖

系統由遠方終端和系統主站組成：

- 系統由配電遠方終端和系統主站構成，可采用SMS、GPRS、光纖、微波等多種通信方式，配電遠方終端由故障檢測終端和通信主機組成。

- 系統主站由路由器、通信交換機、服務器、客戶端和主站軟件等多種軟硬件組成，支持與其它運行管理系統互聯。

系統典型配置選型如下表所示：

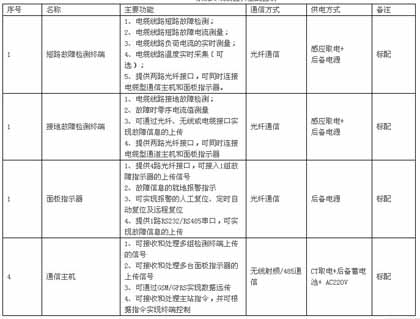

系統終端裝置典型配置表

方案特點

金宏威故障在線監測系統，采用綜合法對接地故障進行判定，將采集的線路的多種特征參數按照設定的算法進行綜合分析，從而實現對接地故障的判決。這些特征參數包括：負荷電流、諧波、暫態電容電流、對地電壓等。

相對于其它的單一條件的無源檢測法而言，可以有效地防止因電磁干擾、涌流、諧波等造成的誤動，對于接地故障的判決更準確，適用于中性點接地系統、中性點不接地系統和經消弧線圈接地系統。
