工程概況

某110kV電纜工程，長2×1.75km的電纜線路的本體設計。沿線通道情況：電纜隧道，2.2m×2.5m需要新建。本工程電纜大部分處于隧道之中，其中電纜回路數最多達10回。

原設計方案

新建的2.2m×2.5m電纜隧道的排水設施原設計為，隧道內滲水通過排水明溝收集后集中于綜合井集水坑，然后由提升泵提升，就近排入市政排水管網。提升泵選用潛水泵，固定間距安裝。

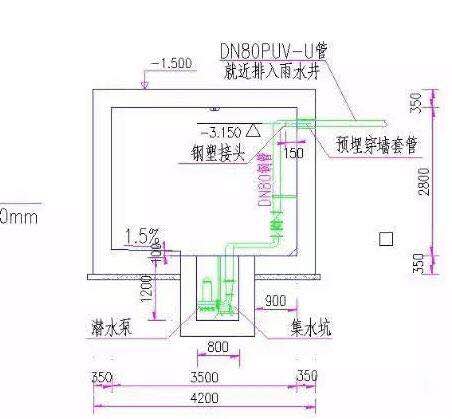

圖2-1原隧道排水設計方案

存在的主要問題

1問題描述

因未考慮周邊環境，套用其他工程排水設施設計方案，潛水泵位置選取未考慮實際情況，未在低點設潛水泵，且未考慮備用潛水泵，導致排水不暢，出現了隧道積水嚴重等問題。而該工程設計時，并未考慮有水運行情況，接頭、附件等設施均未按有水設計。

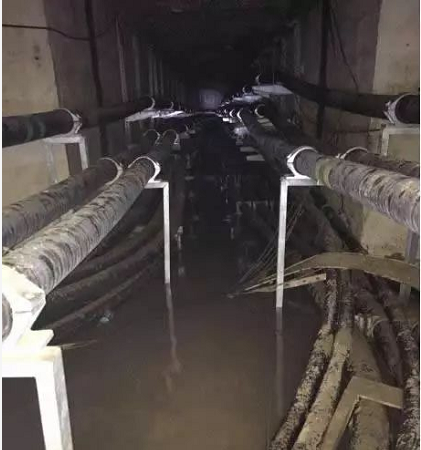

圖3-2隧道積水圖

2依據性文件要求

《電力工程電纜隧道設計規程》（DL/T5484-2013）

10.0.1電纜隧道的排水應滿足各項排水的要求，排放應符合國家或當?shù)噩F(xiàn)行有關排放標準。

10.0.2電纜隧道排水主要排除隧道的結構滲漏水、地面井蓋的雨水滲漏水及隧道內的沖水等。

3隱患及后果

因排水措施不完善，接頭、附件等未按有水設計，不滿足運行要求，后期整改，造成工期耽誤。

解決方案及預防措施

1解決方案

潛水泵按一備一用設計，并結合現場實際情況在低點設計潛水泵。潛水泵控制采用就地、遠程和自動控制三種方式，并應有水泵故障報警系統。

2預防措施

1、應根據工程實際情況選擇合理的排水方式，結合周邊環境，設計出與實際相對應的附屬設施。

2、應明確集水坑以及潛水泵結構尺寸、位置和數量等。

以上摘錄于《基建技術〔2016〕65號-國網基建部關于發布輸變電工程設計常見病案例清冊的通知》。
