薩揚˙舒申斯克水電站(Саяно-ШушенскаяГЭС)位于俄羅斯西伯利亞葉尼塞河上游，總裝機容量6400MW，是俄羅斯已建最大水電站。

薩揚˙舒申斯克水電站的大壩為圓柱形的混凝土重力拱壩，大壩外半徑為600m，最大壩高242m，壩頂長1074m，壩頂寬25m。大壩由溢流壩段、電站壩段和擋水壩段，以及新建的“岸邊泄水道”組成。

水電站廠房在平面上呈弧形布置，沿機組軸線圓弧半徑為452m，廠房加上安裝間，全長289m。電站壩段布置在左岸河床部分，共10臺機組。電站壩段沿機組軸線寬23.82m，進口端部寬34.6m。安裝間長40m，在下游側與技術運行業務樓A及行政管理樓B相連。

水電站廠房?jī)?nèi)安裝10臺混流式水輪發電機組，單機容量640MW。混流式水輪機型號為PO-230/833-B-677，工作轉輪直徑6.77m。

發電機為傘式，型號為CBΦ1285/275-42уX(qián)Л4。發電機額定電壓為15.75KV。對水力發電機組進行試驗時，最大功率曾達到720MW。水電站總裝機容量6400MW。

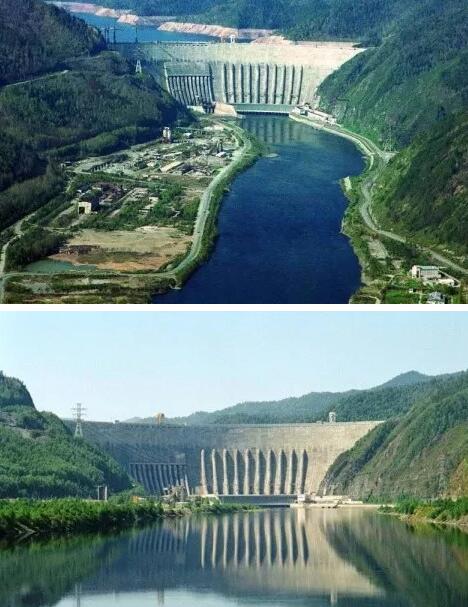

薩揚˙舒申斯克水電站大壩

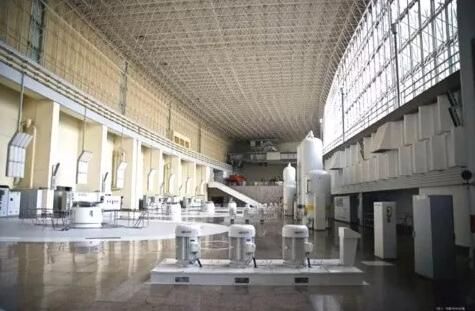

薩揚˙舒申斯克水電站廠房

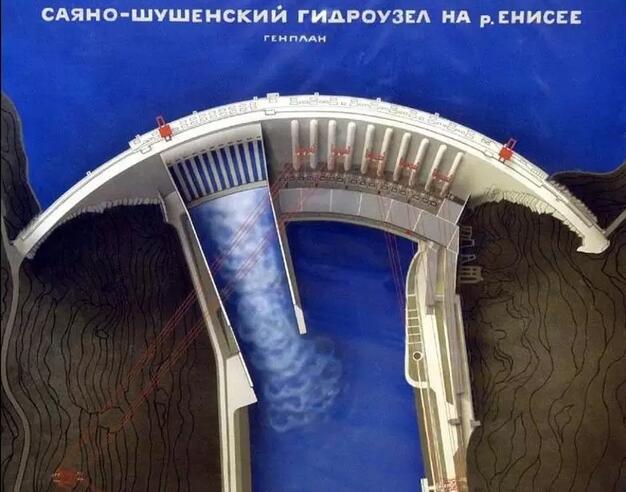

薩揚˙舒申斯克水電站俯視效果圖

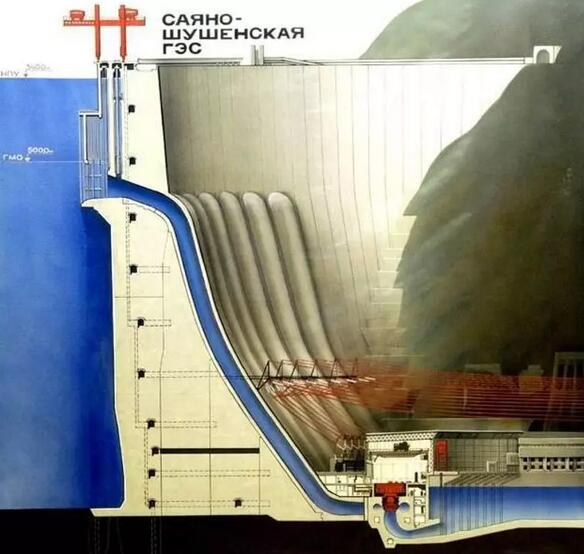

薩揚˙舒申斯克水電站大壩和廠房剖面效果圖

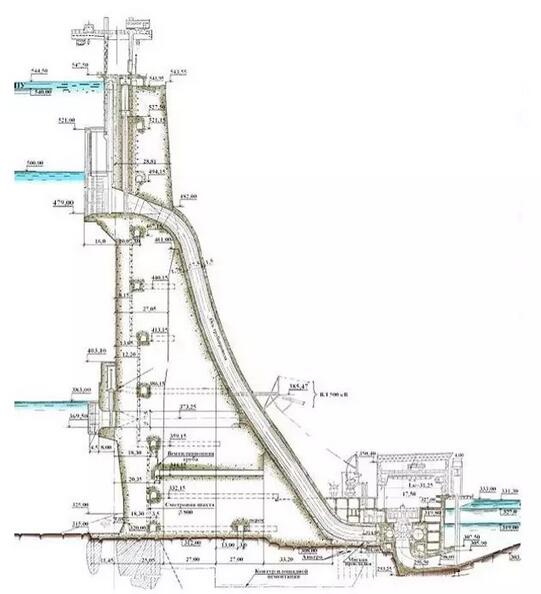

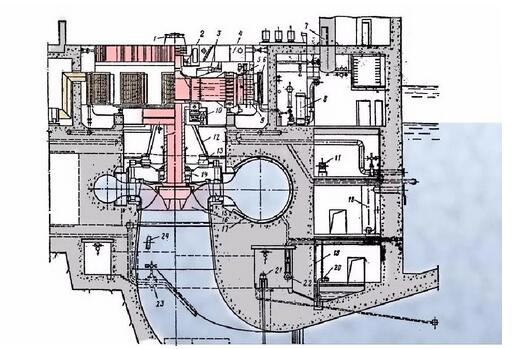

薩揚˙舒申斯克水電站大壩和廠房剖面圖
