時下，家庭光伏作為高收益、幾乎零風險的投資方式，為廣大居民所接受，很多人想建，但是卻對家庭光伏如何建設感到很迷茫，下面小編就詳細解剖家庭光伏電站的設計建設過程。

1，確定安裝容量

確定光伏電站的安裝位置，電站不能有建筑、樹木遮擋形成陰影;根據可用面積估算電站容量，每平方米可安裝組件容量為100W左右。以一個可用面積為50m2的屋頂為例，可建設一個5kW的電站。

根據接入家庭的電網形式確定是采用單相還是三相并網

2，選擇并網模式

自發自用余電上網：即光伏發的電供自家使用，用不完的賣給電網。 這種模式適合白天用電量較大的家庭，自用比例越高，成本回收周期越短

收益=度電補貼+賣電收益+節省電費

全額上網：即光伏發的電全部賣給電網，自己一度都不用，這種情況下以當?shù)毓夥l(fā)電標桿上網電價收購電站所發的全部電量。

收益=度電補貼+賣電收益

全額上網并網模式適合白天用電量較少的家庭，并網簡單，享受全額上網電價。

3，選擇靠譜光伏電站系統品牌

選擇靠譜的光伏電站系統品牌，組件、逆變器、配電箱、線纜、支架等的質量都不用擔心，而且，售后有保證。

4，組件排布

組件朝向：理想的安裝方位角是正南

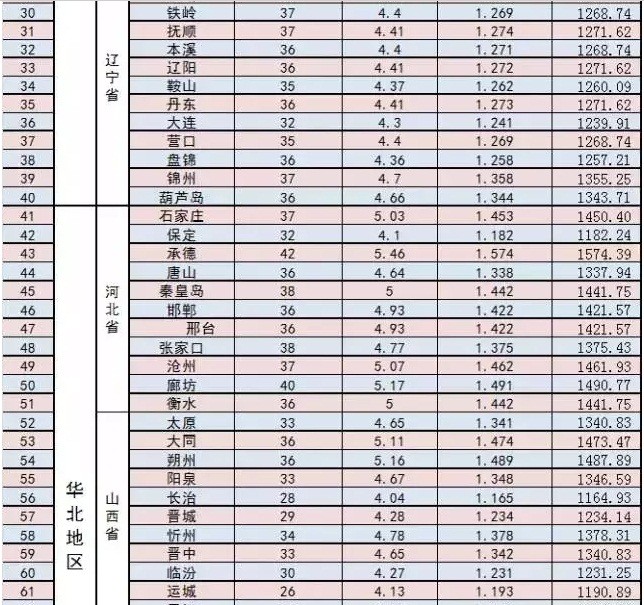

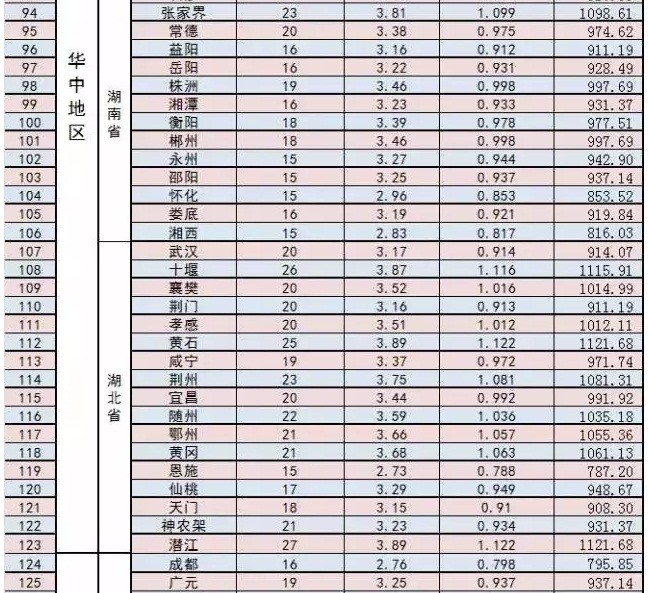

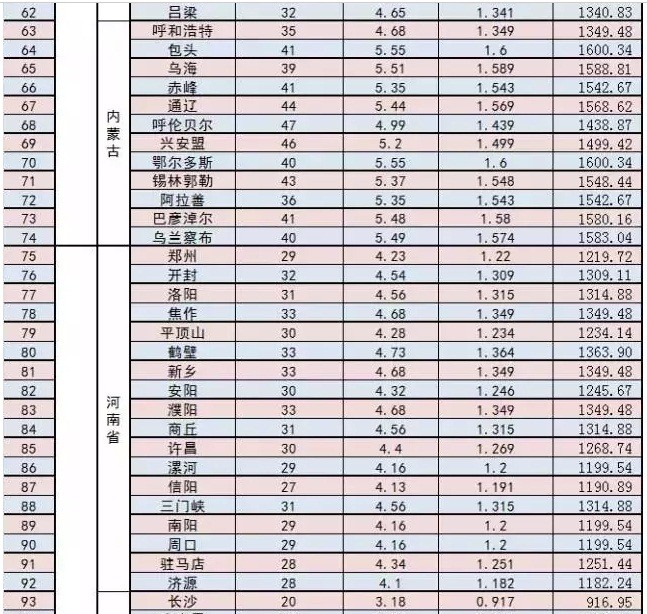

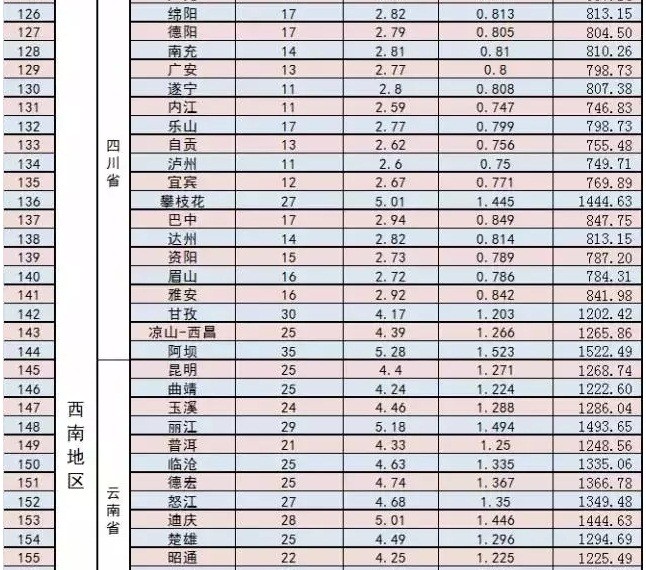

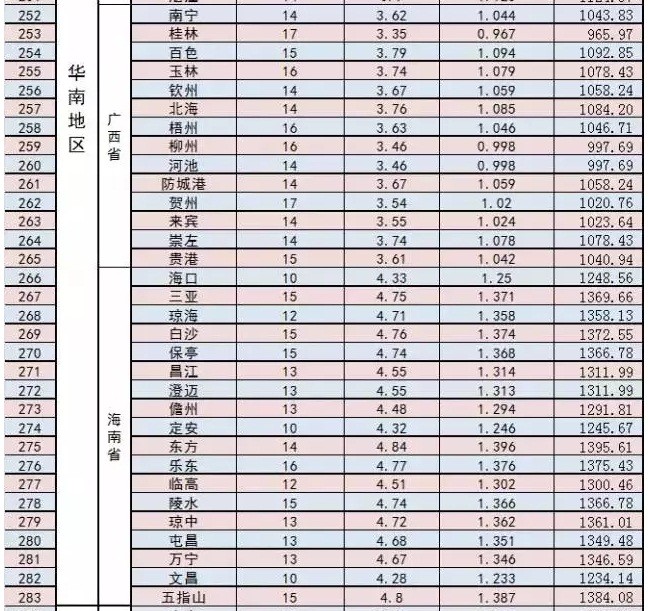

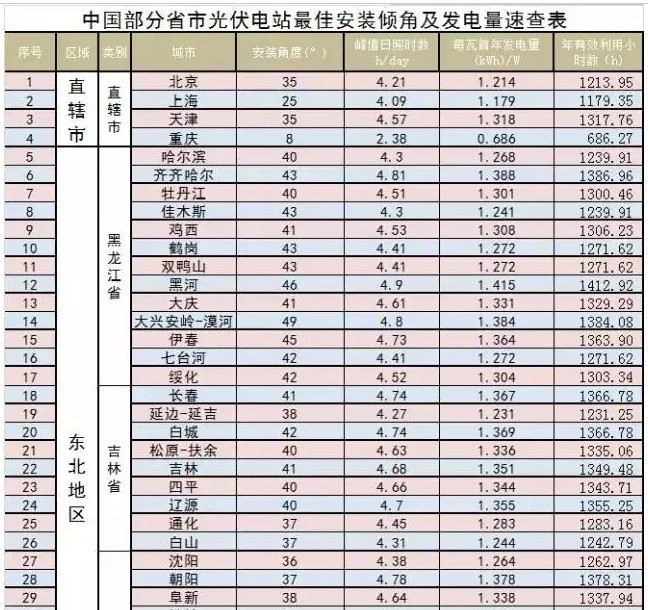

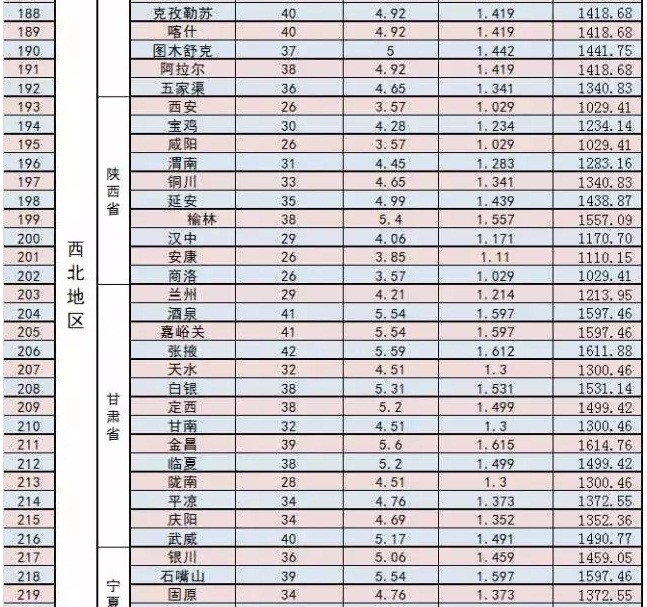

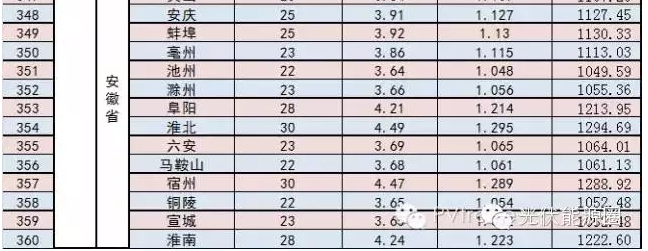

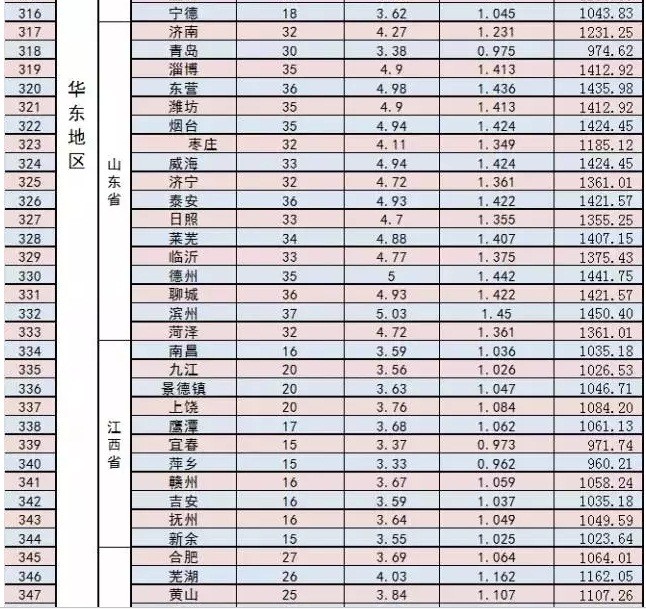

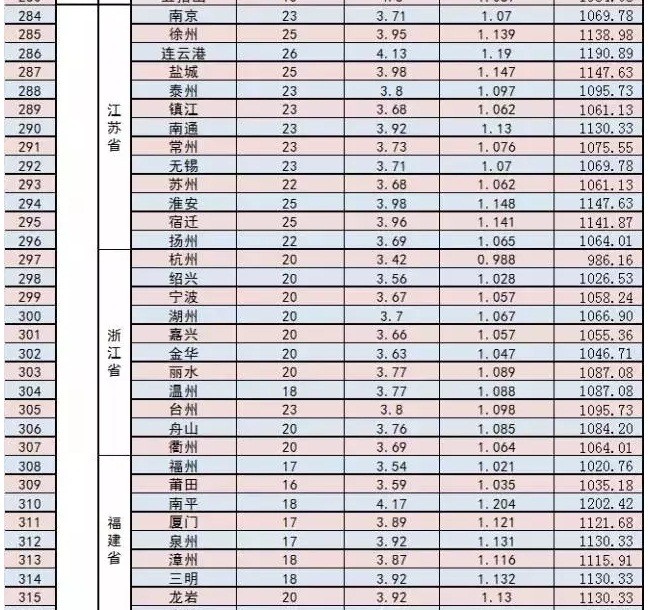

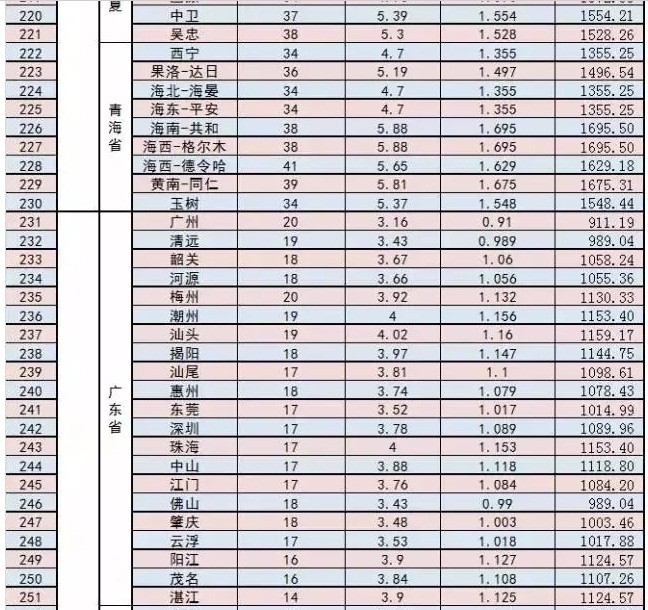

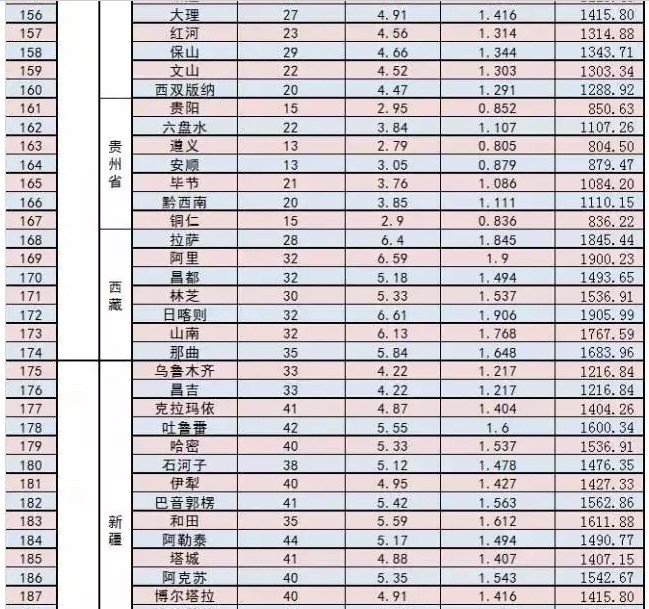

組件傾角：系統最佳傾角近似于當?shù)鼐暥冉牵蛘吒鶕?jù)屋頂結構，組件平行于屋頂坡度鋪設，使用角度測量儀可測量傾角。

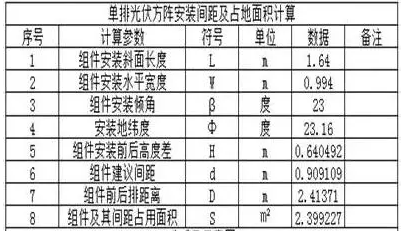

組件前后排間距：間距應能保證冬至日早上9點至下午3點太陽能電池方陣不被遮擋。通過使用EXCEL表公式計算，選擇緯度、組件寬度、長度、傾角即可計算出合適間距。以廣州地區(北緯23°)為例：

5，支架搭建

1)支架的搭建除了要保證組件的最佳傾角和朝向，應盡可能在屋頂上留有足夠間距。

2)支架材質使用不銹鋼或者熱鍍鋅鋼材，以起到防腐的目的。

3)支架應保證組件底部高于底面不小于15CM，以避免組件浸水和雨水濺落組件表面。

6，逆變器安裝環境

1)盡量避免安裝在陽光直射區域

2)盡量避免安裝在易受雨淋的位置

3)安裝位置需通風散熱較好

7，接地保護

接地的重要性：電氣接地可以防止設備短路、漏電引起的組件或逆變器損壞甚至燒毀，和保護人體觸碰帶電金屬部件時不會遭受電擊傷害。

電氣接地系統包括：組件邊框接地、逆變器接地、配電柜接地。

組件接地： 組件的鋁合金邊框與支架進行連接，再通過引下線完成可靠接地。

逆變器接地：交流接線端子的PE端和機箱外殼的PE接地。

配電柜接地：使用接地線連至接地排上或者就近框架接地。

8，防雷接地

光伏電站安裝在建筑的頂部，容易遭受雷擊，雷擊產生的浪涌電流會損壞逆變器等系統設備，所以電站需要防雷接地，將浪涌電流導引至地下起到保護系統的作用。
