案;便捷的PCB安裝形式;集成自檢(Self-check)功能。為光伏逆變器的研發生產企業帶來新一輪的應用解決方案。

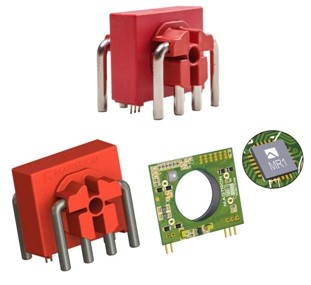

圖7.1 RCMU101SN-4P16C SoC方案結構圖

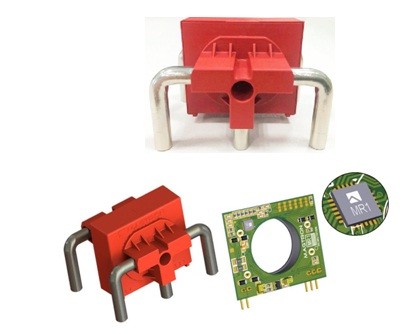

圖7.2 RCMU101SN-3P28C SoC方案結構圖

3、通用型本體RCMU

除了上文提及的RCMU101SM1 Series之外，針對于125KW以下的光伏逆變器，本體都是RCMU101SN。由于單芯片方案帶來的集成化設計優勢，使得RCMUSN Series可以靈活的根據設計者的需求使用，使得器件在不同功率段都能夠體現出它應有的設計價值。

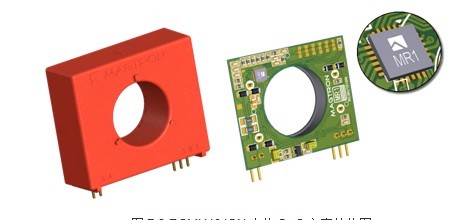

圖7.3 RCMU101SN本體SoC方案結構圖

八、總結

Magtron基于iFluxgateTM技術的SoC芯片方案，將RCMU進行了數字化集成，將磁通門技術進行底層技術的升級，使得逆變器模塊化設計可以更加便捷，而且上大幅度降低了系統資源整合的成本，為全球光伏逆變器廠商提供了優良性能高性價比的RCMU漏電流檢測方案。
