SVG是目前無功功率控制領域內的最佳方案。相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式，SVG有著無可比擬的優勢。也可以說SVG是目前國際上最先進的動態無功補償裝置。而金升陽的PV45-29D1515-15電源為SVG的核心功率單元提供了高可靠的電源解決方案，解決了客戶關鍵核心功率單元的可靠供電問題。

一、引 言

靜止無功發生器，簡稱為SVG，又稱高壓動態無功補償發生裝置，或靜止同步補償器。是指由自換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。

二、高壓SVG的應用及基本結構

2.1 高壓SVG的應用

高壓SVG(主要指針對6KV/10KV/35KV的電網)的市場前景非常廣闊，如圖1、圖2所示，大到光伏電站、風力發電站、軌道交通、鉆井平臺上成為標配，小到工廠用的軋機、提升機、電弧爐等。

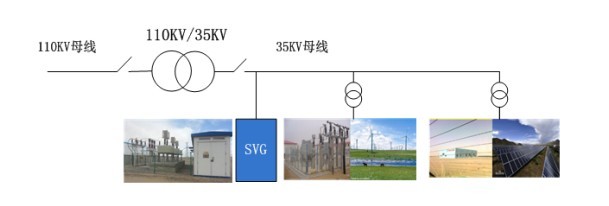

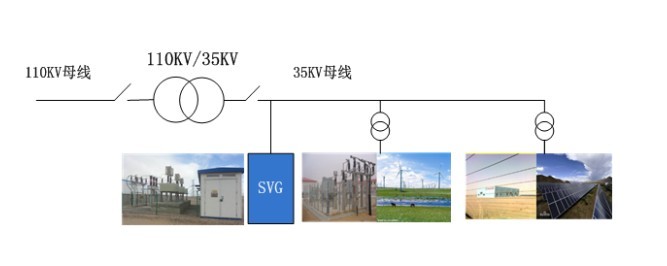

圖1、35KV電網SVG應用圖

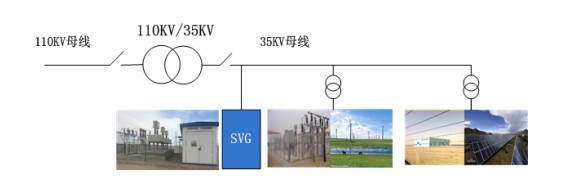

圖2、10KV電網SVG應用圖

電力系統中，無功負載不僅增加了電網的有功損耗，而且嚴重影響了電網的電能質量，實時快速的無功功率補償SVG對提高電力設備利用率，提高電網運行穩定性，保證供電電壓水平具有十分重要的意義。

2.2 高壓SVG的基本結構

高壓SVG柜體結構一般分為啟動柜、功率柜跟控制柜。控制柜用來控制SVG實現預期控制目標，監控系統運行狀態，與上位機通信等，其穩定可靠保證了整個系統的穩定可靠。功率柜由多個功率單元組成，是SVG發出無功功率的主體。而啟動柜是給系統充電并抑制諧波。

圖3、SVG柜體結構

三、金升陽PV45-29D1515-15電源在高壓SVG柜體中的位置

金升陽提供的PV45-29D1515-15用于高壓SVG功率柜中的每一個功率單元中，如下圖4。

功率單元內部主要由電源、功率單元板、IGBT模塊、薄膜電容、突波吸收電容及散熱器件組成。

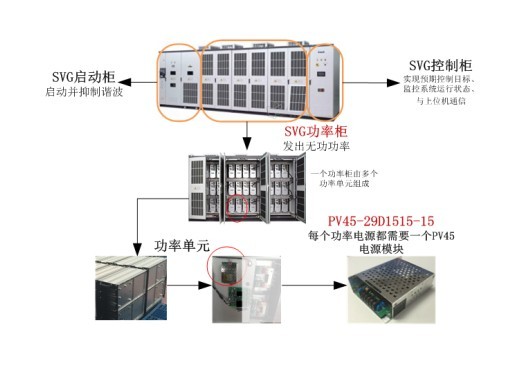

圖4、PV45-29D1515-15電源在SVG柜體中的位置

四、金升陽 PV45-29D1515-15電源在功率單元的應用方案

如圖5所示，金升陽SVG專用電源電源PV45-29D1515-15主要是用在高壓SVG的核心功率柜中，而每個功率柜是由N個功率單元(功率單元的多少取決于電網電壓)組成。而目前的高壓SVG基本采取鏈?zhǔn)浇Y(jié)構，直接通過電網采用多個H橋串聯的方式，例如35KV電網，每個H橋的電容上波動電壓大概在500V~1100V，再給金升陽專用SVG電源PV45-29D1515-15供電。而金升陽電源輸出兩路15V分別給IGBT驅動器供電，IGBT驅動器輸出相應的電壓給4個IGBT功率管的驅動供電。 這樣就組成了每個功率單元的核心部件。

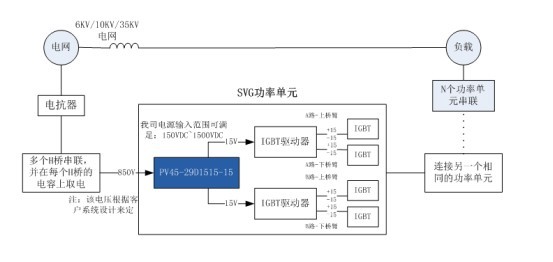

圖5、PV45-29D1515-15在功率電源中的應用方案

五、金升陽PV45-29D1515-15 SVG專用電源簡介

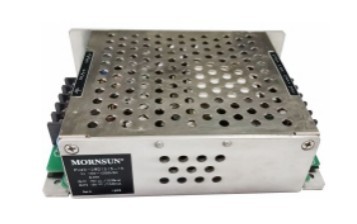

金升陽PV45-29D1515-15是專為高壓SVG設計的一款針對性很強的高性能電源。10:1的超寬輸入范圍：150VDC-1500VDC。可滿足高海拔5000m設計，讓用戶放心應用在青海、新疆、寧夏、西藏等地。輸入-輸出、輸出-輸出直接都滿足4000VAC的高隔離要求，滿足-40℃to +85℃ 的工業級溫度。浪涌脈沖群滿足電力4級標準，兩路輸出具有極高的電壓精度、極優異的負載調整率及交叉調整率，解決了雙路輸出[帶來的]讓客戶較為頭痛的負載不平衡問題。且其自帶的多重保護功能可提升模塊電源工作異常情況下電源及其負載的安全性能。

產品特點：

超寬壓范圍(10:1)輸入：150 - 1500VDC

工業級工作溫度：-40℃ to +85℃

輸入-輸出，輸出-輸出4000VAC 高隔離電壓

高效率、低紋波噪聲

滿足5000m高海拔要求

浪涌、群脈沖滿足電力4級標準

輸出兩路優異的交叉調整率

輸入欠壓保護、防反接保護，輸出短路、過流、過壓保護

六、小結

金升陽專為高壓SVG核心功率單元設計的PV45-29D1515-15,具有極其優異的性能，并考慮了行業的特殊性及簡化的客戶端設計，綜合提高了系統的長期穩定性及可靠性。
