做光伏的不得不懂的分布式接入方案——單點接入篇

“工欲善其事必先利其器”——孔子《論語》，作為光伏人，要想把光伏事業做好，品牌、銷售技能、渠道、技術一個也不能少，今天給大家?guī)淼母＠菃吸c(diǎn)并網分布式光伏一次接入各種方案：

1

全額上網(接入公共電網)的光伏電站，公共連接點為公共電網變電站10KV母線，單個并網點參考容量1MW-6MW

2

全額上網(接入公共電網)的光伏電站，公共連接點公共電網開關站、配電室、箱變10KV母線，單個并網點參考容量300KW-6MW

3

全額上網(接入公共電網)的光伏電站，公共連接點公共電網10KV線路T接點，單個并網點參考容量300KW-6MW

4

自發自用余電上網(接入用戶電網)的光伏電站，單個并網點參考容量300KW-6MW，分兩個子方案

5

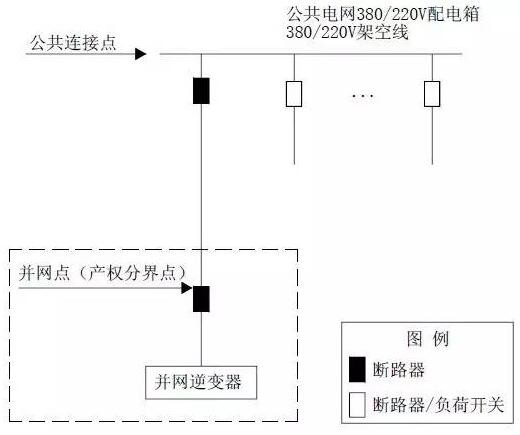

全額上網(接入公共電網)的光伏電站，公共連接點公共電網配電箱或線路，單個并網點參考容量不大于100KW，采取三相380V接入;容量8KW以下可采取單相220V接入

6

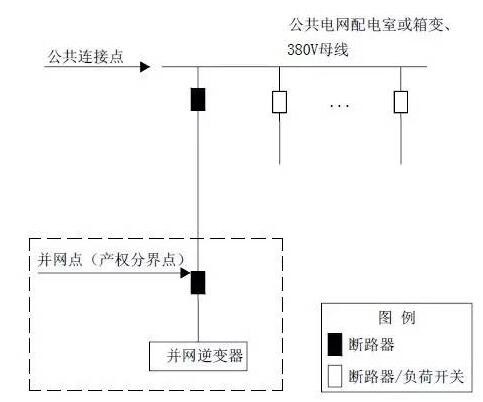

全額上網(接入公共電網)的光伏電站，公共連接點公共電網配電室或箱變低壓母線，單個并網點參考容量20KW-300KW

7

自發自用余電上網(接入用戶電網)的光伏電站，單個并網點參考容量不大于300KW，采取三相380V接入;容量8KW以下可采取單相220V接入，分兩個子方案

8

自發自用余電上網(接入用戶電網)的光伏電站，單個并網點參考容量20KW-300KW
