●IGBT模塊壽命分析

華為逆變器中采用Infineon無銅底板結構IGBT模塊，最大結溫175℃，實際測試高溫50C滿載下最大結溫不超過125℃，溫度余量50℃。根據Infineon研究結論：無銅底板IGBT模塊失效模式主要是Bondwire失效，而造成Bondwire失效的主要原因是功率循環引起的熱應力。

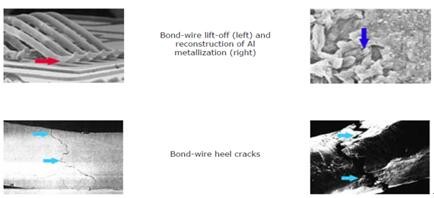

圖5 Bondwire失效示例

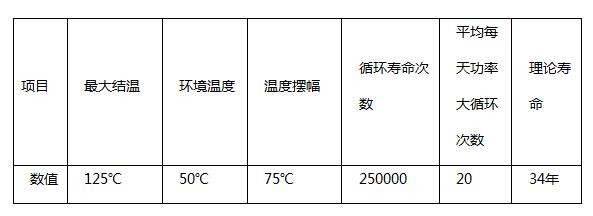

假設20KW自冷逆變器高溫50度額定滿載工作，每天功率由0到滿載的循環次數假設平均為20次，高溫滿載結溫按照最高125度計算，則溫度最大擺幅為75度，根據IGBT模塊廠家提供溫差和循環壽命次數曲線，IGBT模塊壽命評估結果大于25年。實際氣候條件下，對于晴朗天氣，每天功率大循環次數較少，實際的情況還會優于理論計算值。

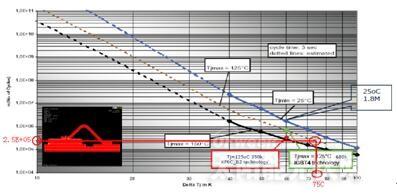

圖6 IGBT溫差與循環壽命曲線

●鋁電解電容壽命分析

鋁電解電容存在電解液干涸、氧化膜退化、橡膠塞老化等失效模式，屬于壽命衰減型器件。選取實際的熱帶、亞熱帶和溫帶典型地區典型氣候場景，理論結合實測評估華為自冷逆變器瓶頸器件電解電容壽命超過25年;考慮太陽能電池板在高溫下功率還會下降(曲線如左下圖)，氣候變化有云、陰、雨、雪等日照量小的天氣，日照時間比例也大都少于50%，實際的情況還會優于理想計算值。在中國海南最熱的地方，測試實際數據顯示，腔內平均溫度為60℃以下，依照鋁電解電容的壽命計算方法，溫度每降10℃，壽命增加一倍。華為選用的鋁電解電容可滿足10-12萬小時的工作時間，大于25年壽命。如果將冬天的情況一起匯總起來，平均溫度會更低。

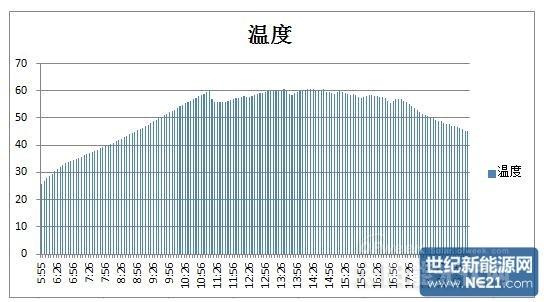

圖7 海南某局點8月逆變器腔內測試溫度

三、結束語

從表1可以看出，無外部風扇的組串式逆變器，無論是防護等級和可靠性，還是防腐蝕能力，都有較明顯優勢。

組串式逆變器由于大多工作在高溫、多粉塵、風吹日曬、雨淋等惡劣的戶外應用，如果采用強迫風冷，風扇極易損壞、壽命較短，頻繁的更換風扇除影響產品的發電量外，還會帶來昂貴的維護費用;另外，如逆變器安裝在用戶外墻及閣樓處，強迫風冷的噪聲將容易引起客戶的投訴。而采用自然散熱的產品，無風扇，產品運行的長期可靠性高，噪聲低，所以自熱散熱、無風扇設計成為戶外小功率逆變器的關鍵競爭力。

逆變器的可靠性，是一項綜合的系統工程。可靠性和壽命的短板是外置風扇。而逆變器的自然散熱技術，通過業界最嚴格的產品質量規范流程，以及海量的產品長期應用驗證，給客戶帶來的是一個能夠在25年的生命周期內滿足高溫高濕、高海拔等各種復雜環境可靠運行的質量要求。

隨著組串式逆變器的大量商用，高發電量，維護便捷甚至免維護是客戶關注的核心指標，逆變器外部風扇的存在對以上指標的實現是一道嚴重障礙，因此無外部風扇設計對組串式逆變器來說，既是挑戰，也是未來必然的發展趨勢。
