光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術，主要由太陽電池板(組件)、控制器和逆變器三大部分組成，主要部件由電子元器件構成。那么，具體是怎樣的一個過程呢?下面，我們就來詳細解析，光伏發電過程是什么?

關于半導體

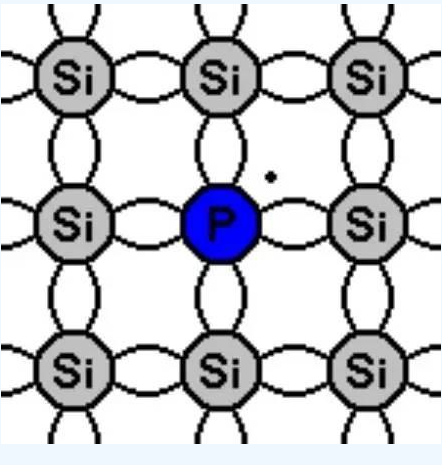

硅晶體化學性質非常穩定。在常溫下，除氟化氫以外，很難與其他物質發生反應，且是不良導體，因?yàn)樗鼪](méi)有無所事事的自由電子。而磷原子(P)的最外層有5個電子，把磷原子摻雜進硅晶體，那么硅晶體顯然就多出了一個自由電子。

磷原子拿出4個電子與相鄰4個硅原子共享后，還剩余一個電子，它是自由的。硅晶體中無數的硅原子被磷原子取而代之，就多出了很多的自由電子，于是，它就導電了。此時，我們已經做成了一個半導體，它的名字叫"N型半導體"。

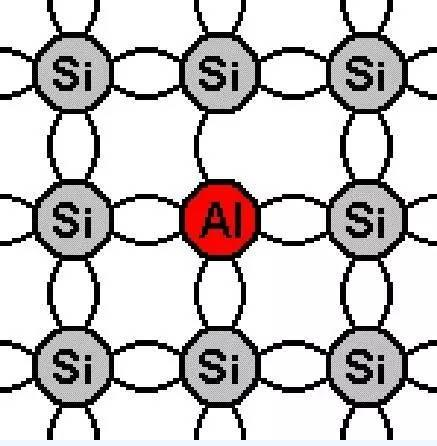

而摻雜鋁原子后，顯然，就缺少了一個電子了，硅晶體摻雜諸如鋁、硼這樣的三價原子后，就制成了另一種半導體，叫做"P型半導體"，可以把"P"想象成一個需要電子去填充的空穴。

P型半導體也是導電的，這是因?yàn)椋┘油怆妶?chǎng)后，P型半導體中的電子會逆電場方向依次填補空穴，同時呢，空穴也就沿電場方向移動，于是，電流產生了。

關于PN結

如果一塊半導體晶體的一側是N型半導體，另一側是P型半導體，那么中間相連的接觸面就叫PN結。在N型半導體中，自由電子的濃度很高，而在P型半導體中，空穴的濃度很高。根據擴散的原理，物質總是從濃度高的地方向濃度低的地方擴散。

所以，在PN結中，會有很多自由電子從N型半導體中擴散到P型半導體中，帶來的結果是，本來N型半導體是電中性的，不帶電，但因?yàn)槭ヒ徊糠蛛娮雍螅蛶д娏恕６赑型半導體中，因?yàn)楹芏嘧杂呻娮优苓^(guò)來，填滿了不少空穴，導致空穴濃度降低了，本來P型半導體也是電中性的，現在多出了很多電子，所以帶上了負電。

PN結中，一側帶上正電，一側帶上負電，于是就在接觸面形成了一個內部的電場。

光伏發電過程是什么?

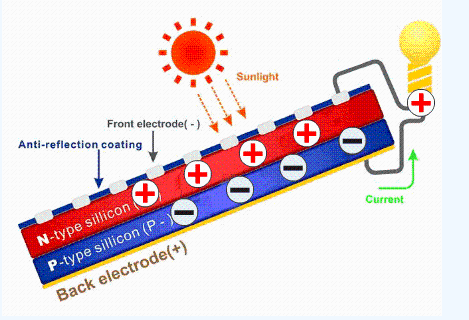

當太陽光照射到一般的半導體上時，會產生電子與空穴對，即，陽光在半導體中產生一個自由電子時，就會同時產生一個空穴，因?yàn)殡娮釉陉?yáng)光能量的作用下離開本該待的位置，成為自由電子時，那個位置必然缺乏一個電子，空穴就產生了。

因?yàn)镻N結中有內電場，當太陽光在PN結中產生電子和空穴時，電子會在內電場的作用下，向N型半導體中移動，同理，空穴向P型半導體中移動。此時，如果PN結兩端接通導線，就可以產生電流了。
