1、光伏組件衰減的概念

　　光伏組件衰減率是指：

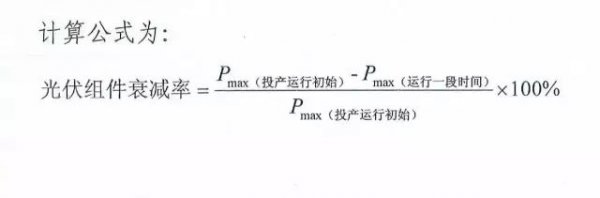

　　光伏組件運(yùn)行一段時間后，在標(biāo)準(zhǔn)測試條件下（AM1.5、組件溫度25°C，輻照度1000W/m2）的輸出功率與標(biāo)稱功率的比值。

　　根據(jù)國家的規(guī)定：

　　單晶硅組件首年衰減不超過3%，多晶硅組件首年衰減不超過2.5%，以后每年不超過0.7%。

　　2、衰減的類型

　　衰減一般分為初始光致衰減和老化衰減。另外，PID電勢能誘導(dǎo)衰減近年也獲得認(rèn)同。

　　1）光致衰減（Light Induced Degradation，LID）

　　LID產(chǎn)生的本質(zhì)原因是太陽能電池收到光照后材料內(nèi)部產(chǎn)生了復(fù)合中心。目前比較公認(rèn)的說法是，光照后產(chǎn)生的硼氧復(fù)合體降低了少子的壽命。摻硼晶硅中的替位硼和間隙氧在光照下激發(fā)形成的較深能級缺陷引起載流子復(fù)合和電池性能衰退，造成光伏組件在初始應(yīng)用的幾天輸出功率發(fā)生較大的急劇性下降，但一段時間（一般2~3個月）后輸出功率會逐漸穩(wěn)定。

　　2）老化衰減

　　光伏組件長期應(yīng)用中出現(xiàn)的、緩慢的衰減，可分為兩類：

　　1）電池本身老化造成的衰減，主要受電池類型（單晶、多晶）和電池的生產(chǎn)工藝影響；

　　2）封裝材料老化造成的衰減，衰減速度與光伏組件的生產(chǎn)工藝和封裝材料，組件應(yīng)用地環(huán)境成正相關(guān)。其中常見開裂，外觀變黃，風(fēng)沙磨損，熱斑，組件老化都可以加速組件功率衰減。

　　3）PID電勢能誘導(dǎo)衰減

　　這種衰減存在于組件內(nèi)部電路和其接地金屬邊框之間的高電壓會造成組件的功率衰減，還與玻璃、背板、EVA、溫度、濕度和電壓有關(guān)。

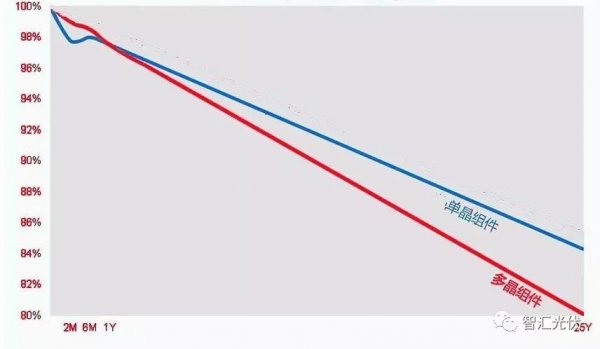

　　常規(guī)組件的衰減示意如下圖所示。

　　圖中，藍(lán)線為單晶硅組件的衰減曲線，紅線為多晶硅組件的衰減曲線。其中：

　　單晶硅組件由于LID效應(yīng)明顯，在2個月內(nèi)，光伏組件功率迅速下降，后期會緩慢的恢復(fù)。

　　多晶硅組件也具有LID效應(yīng)，但造成衰減明顯低于單晶。

　　1年以上，主要是“老化衰減”造成的功率降低。

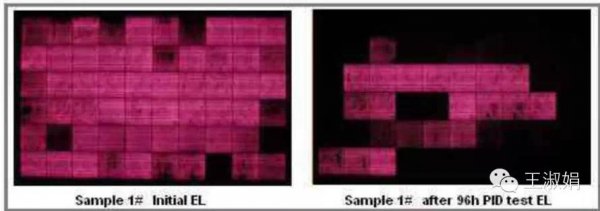

　　下圖為PID效應(yīng)的紅外照片， PID效應(yīng)嚴(yán)重的電池片發(fā)黑。

　　PID效應(yīng)會造成組件功率的明顯下降。
