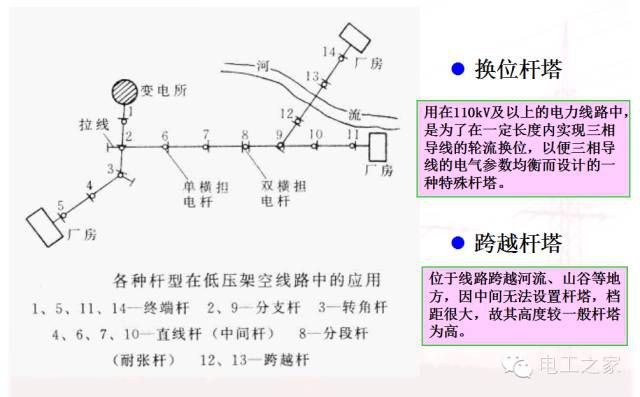

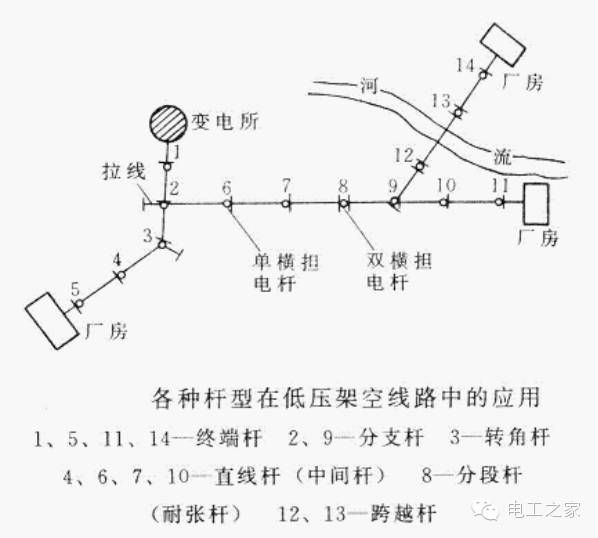

壓和重力外，還承受導線張力，大多數兼有轉角，因此，還有角度力。故桿塔強度要求較高，結構也較復雜，鋼材消耗量和造價都比較高。終端桿塔：終端桿塔是輸電線路進出變電所或發電廠的最后或最初一基桿塔。其特點是一側(線路側)承受很大導線張力，而另一側(變電所側)承受很小的松弛張力。這是因?yàn)樽冸娝T型架的設計只能承受很小的導線、避雷線張力。終端桿一般也兼轉角。由于桿塔兩側導線、避雷線的不平衡張力很大，所以材料消耗量大、造價高，塔型與耐張塔相似。

橫擔：電桿上用來安裝絕緣子。常用的有木橫擔、鐵橫擔和瓷橫擔三種。

橫擔的長度取決于線路電壓等級的高低、檔距的大小、安裝方式和使用地點等。

拉線：

為了節省桿塔鋼材起見，國內外廣泛使用了帶拉線桿塔。拉線材料一般用鍍鋅鋼絞線。拉線上端是通過拉線抱箍和拉線相連接，下部是通過可調節的拉線金具與埋入地下的拉線棒、拉線盤相連接。

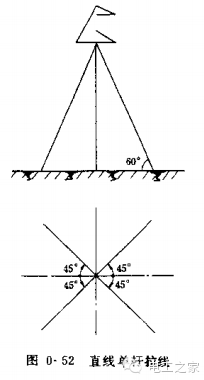

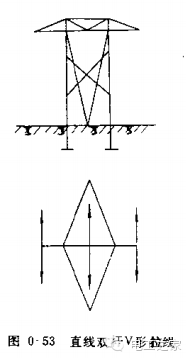

拉線在桿塔上的布置視桿塔型式和它受力情況而定。直線單桿拉線，對地夾角為60°，對橫擔夾角為45°。拉線在正常大風情況承受導線風壓、桿身風壓和導線垂直荷載，在事故斷線情況拉線承受導線的斷線張力。直線雙桿用的V形拉線，不能承受導線、避雷線及桿身的風壓荷載，而只能承受事故斷導線時的斷線張力。因此，能節約大量鋼材。

電桿的種類

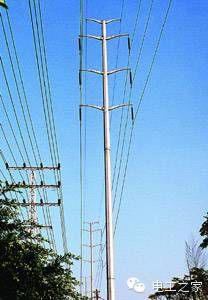

鋼筋混凝土電桿

薄壁離心鋼管混凝土電桿

拔梢鋼管電桿

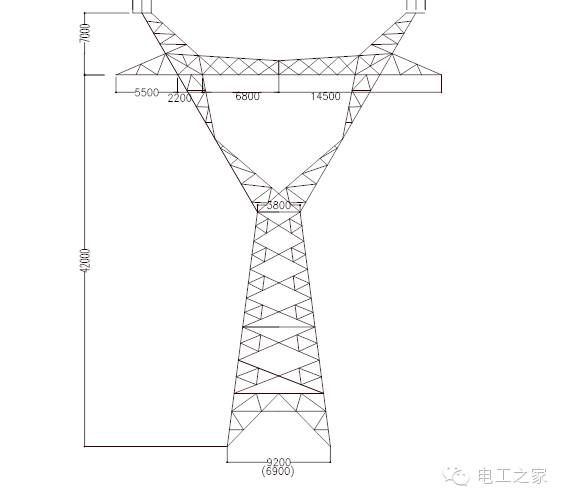

酒杯塔

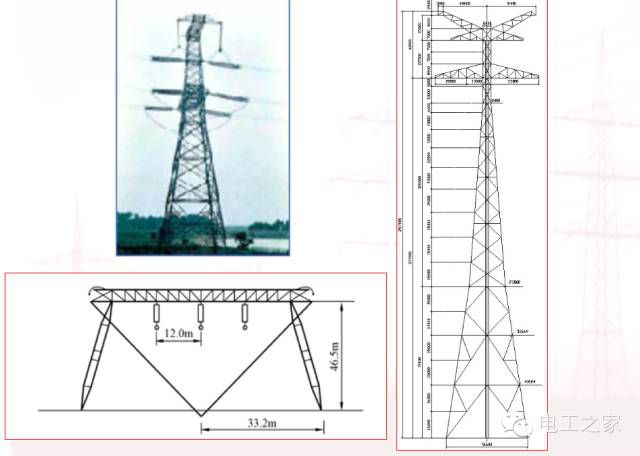

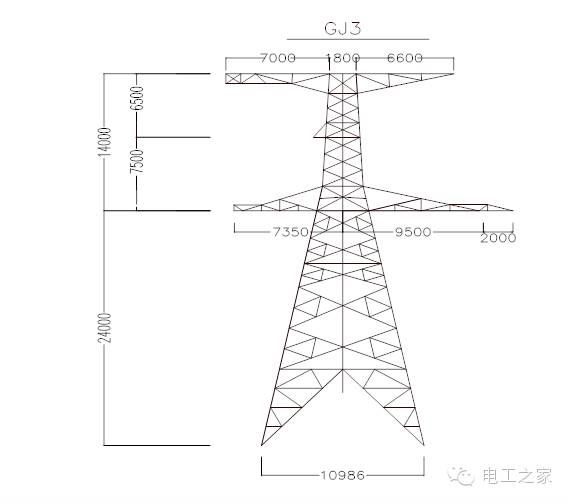

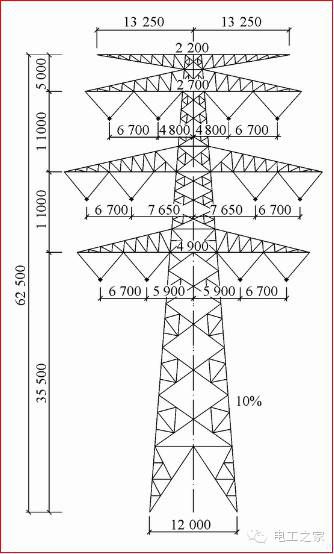

雙回路轉角塔

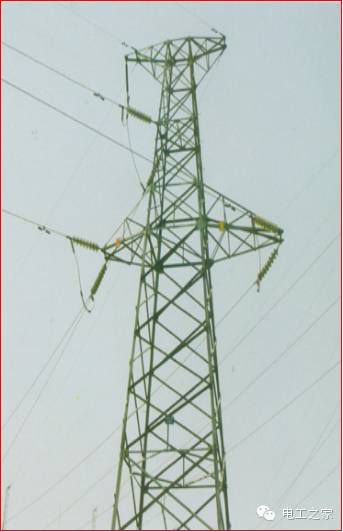

干字形轉角塔(6)基礎

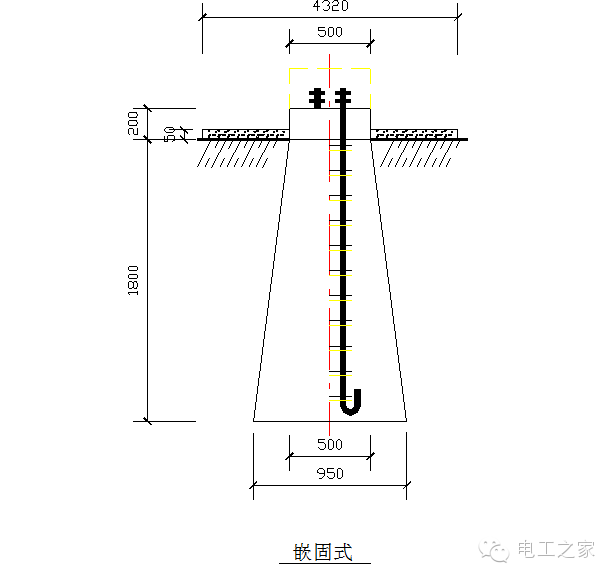

鐵塔基礎：一般采用現澆基礎。分為開挖式、掏挖式、鉆孔灌注樁基礎。

開挖式現澆基礎分為：

剛性基礎：底板不配筋，俗稱階梯式基礎，多用于直線塔。

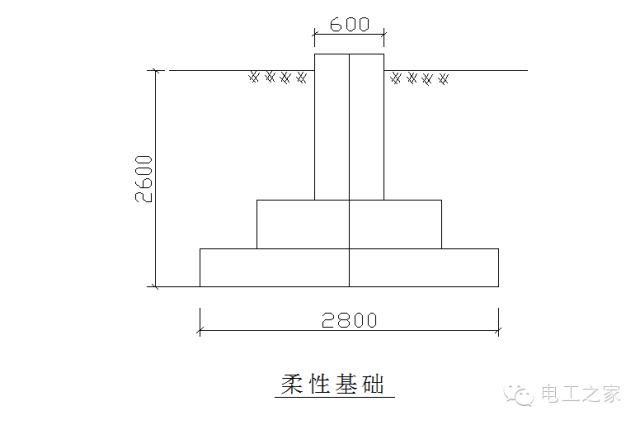

柔性基礎：底板配筋，俗稱大板式基礎，多用于受力大的轉角塔。

斜柱基礎：又稱插入式基礎、斜插基礎。

掏挖基礎：基本組成由上圓柱、中間圓臺、下圓柱，或者上圓柱、底部圓臺。

掏挖基礎的適用土質：可塑性粘土和亞粘土、黃土。

電桿基礎

一般采用預制基礎。

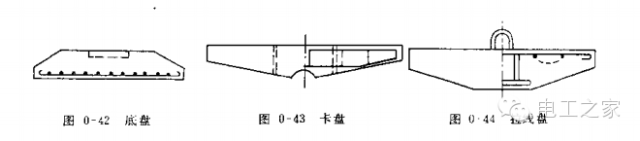

底盤：承受電桿的下壓力。

卡盤：承受混凝土桿的橫向力。

拉盤：承受拉線拉力。

(7)接地裝置

埋設在基礎土壤中的圓鋼、扁鋼、角鋼、鋼管或其組合式結構均稱接地裝置。其與架空地線或桿塔直接相連，當雷擊桿塔或架空地線時，能將雷電流引入大地，可防止雷電擊穿絕緣子串的事故發生。接地裝置主要根據土壤電阻率的大小進行設計，必須滿足規程規定的接地電阻值的要求。

三、電纜線路簡介

電纜線路一般敷設在地下的廊道內，故不易受雷擊、自然災害及外力破壞，供電可靠性高，但電纜的制造、施工、事故檢查和處理較困難，工程造價也較高，故遠距離輸電線路多采用架空輸電線路。

電力電纜種類

目前我國普遍使用的電力電纜主要是交聯聚乙烯絕緣電力電纜。

(1)按電壓等級可分為中、低壓、高壓、超高壓電纜及特高壓電纜。

(2)按電流制式分為交流電纜和直流電纜。

(3)按絕緣材料可分為油浸紙絕緣、塑料絕緣、橡膠絕緣以及近期發展起來的交聯聚乙烯等。

(4)接線芯校分為單芯、雙芯、三芯和四芯等。

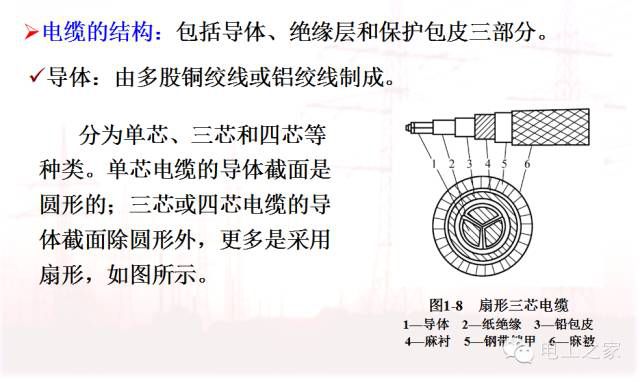

絕緣層：用來使導體與導體之間、導體與保護包皮之間保持絕緣。絕緣材料一般有油浸紙、橡膠、聚乙烯、交聯聚氯乙烯等。

保護包皮：用來保護絕緣層，使其在運輸、敷設及運行過程中免不受機械損傷，并防止水分浸入和絕緣油外滲。常用的包皮有鋁包皮和鉛包皮。此外，在電纜的最外層還包有鋼帶鎧甲，以防止電纜受外界的機械損傷和化學腐蝕。

電纜的敷設方式：

直接埋入土中：埋設深度一般為0.7～0.8m，應在凍土層以下。當多條電纜并列敷設時，應留有一定距離，以利于散熱。

電纜溝敷設：當電纜條數較多時，宜采用電纜溝敷設，電纜置于電纜溝的支架上，溝面用水泥板覆蓋。由于電纜溝蓋板高于地平面，一般用于變電站內。

穿管敷設：當電力電纜在室內或室外明敷或暗敷時，為了防電纜受到機械損壞，一般多采用穿管的敷設方式。

隧道敷設：當電纜條數較多時，宜采用電纜隧道敷設，電纜置于電纜隧道的支架上，隧道蓋板采用現澆鋼筋混凝土。由于電纜隧道蓋板低于地平面，一般用于變電站外、城市道路兩側等地段。
