電纜分類

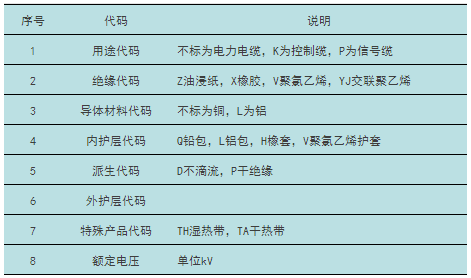

1.型號

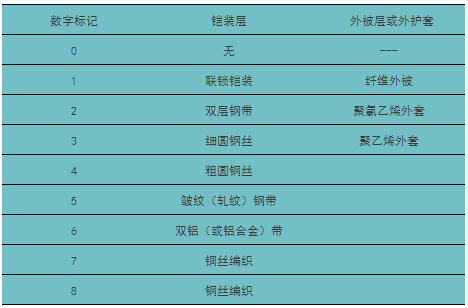

鎧裝層符號

2、分類

(1)按應用

1)電力系統：架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙電纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電氣設備用線電纜等。

2)信息傳輸系統：市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通信或其他復合電纜等。

3)機械設備、儀器儀表系統：除架空裸電線外幾乎其他所有產品，主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

(2)按產品

1)裸電線及裸導體制品

2)電力電纜

3)電氣裝備用電線電纜

4)通信電纜及光纖

5)電磁線(繞組線)

6)電線電纜的衍生/新產品

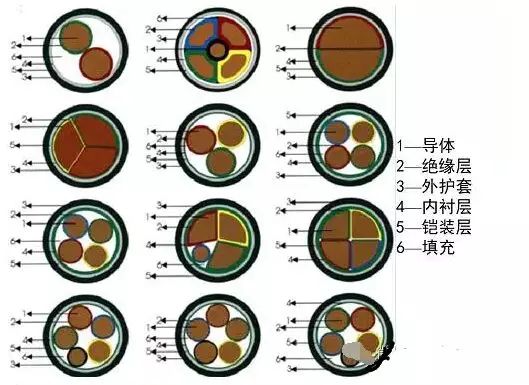

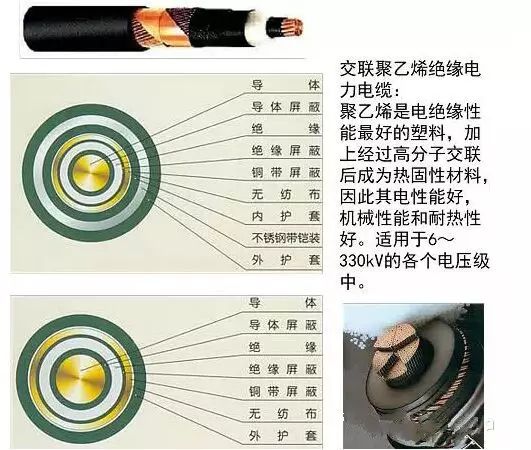

3.結構

4.電力電纜

主要有油浸紙絕緣鉛包電力電纜、橡皮絕緣電力電纜、聚氯乙烯絕緣、聚氯乙烯護套電力電纜、自容式充油電纜等。下面舉幾個例子說明一下

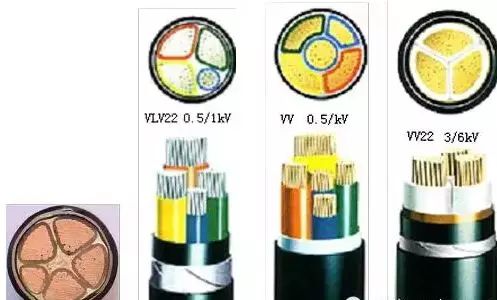

聚氯乙烯絕緣電力電纜

氯乙烯塑料物理機械性能較好，大量用來制造1kV及以下的低壓電力電纜，供低壓配電系統用。

橡皮絕緣電力電纜

柔軟電纜，可移動電力電纜，主要用于企業經常需要變動敷設位置的場合。采用天然橡膠絕緣，電壓等級主要是1KV，可以生產6KV級

粘性油浸漬絕緣電力電纜

已被交聯聚乙烯電纜所取代。

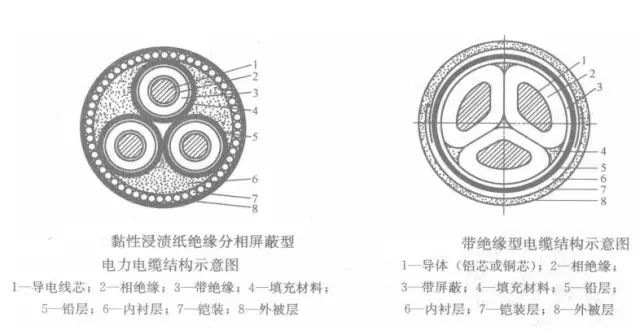

分為帶絕緣型((統包型)與分相屏蔽(鉛包)型

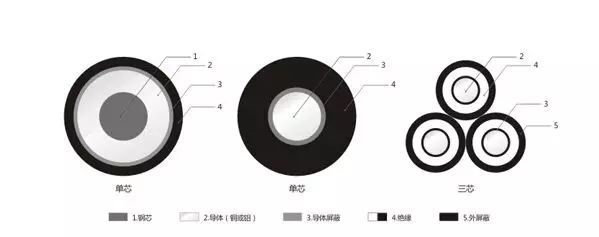

架空絕緣電纜

帶有絕緣的架空導線，架設在電桿上，絕緣設計裕度可小于電力電纜。絕緣采用聚氯乙烯或交聯聚乙烯。

一般制成單芯，但也可將3～4相絕緣芯絞合成一束，不加護套，稱為集束型架空電纜。

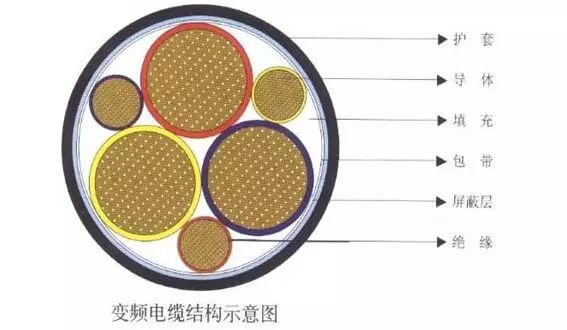

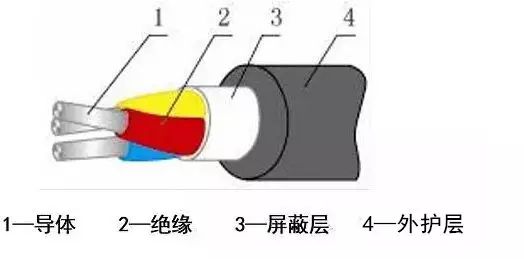

變頻電纜

工作頻率為30～300Hz，選用交聯聚乙烯為絕緣材料。

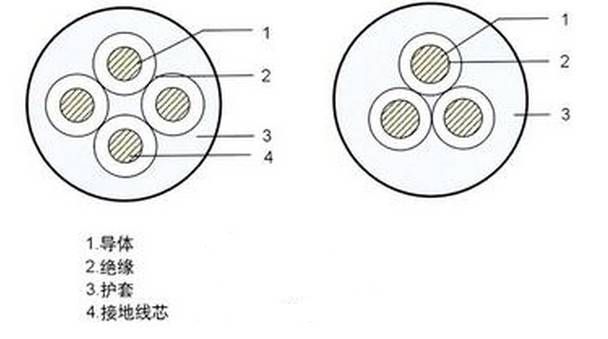

橡套電纜

由多股的細銅絲為導體，外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜。

阻燃電纜

在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜。特性是在火災情況下有可能被燒壞而不能運行，但可阻止火勢的蔓延。

有鹵阻燃電纜及無鹵低煙阻燃電纜兩大類

A類阻燃最為嚴格，B類阻燃要求較高，均適用于對阻燃要求較為嚴格的場合，C類阻燃為一般阻燃，適用于大多數要求阻燃的場合。

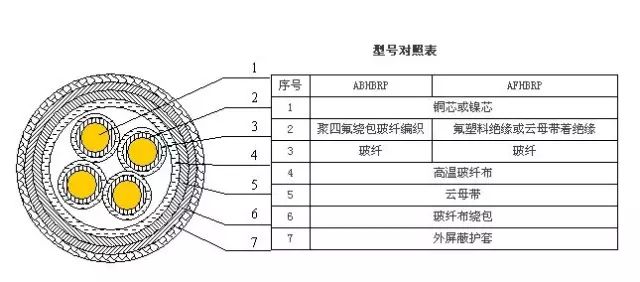

耐火電纜

指在規定試驗條件下，試樣在火焰中被燃燒，在一定時間內仍能保持正常運行的性能。特性就是電纜在燃燒條件下仍然能維持該線路一段時間的正常工作。

A類耐火電纜的耐火性能優于B類。

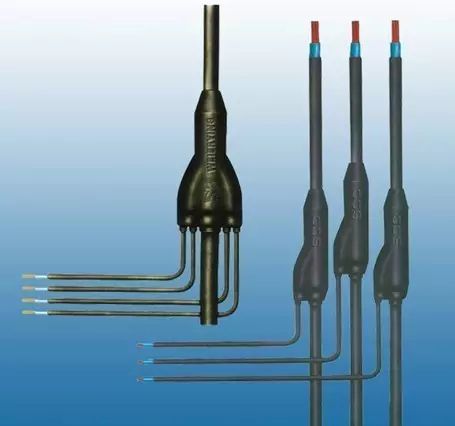

預分支電纜

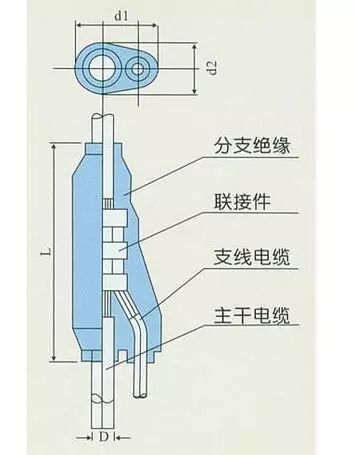

分支線預先制造在主干電纜上，分支線截面大小和分支線長度等是根據設計要求決定。預分支電纜是高層建筑中母線槽供電的替代產品。

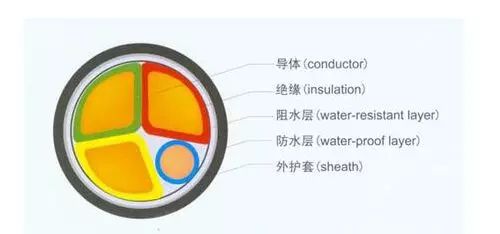

防水電纜

絕緣層、填充層以及護套層均采用高密度防水橡皮，故具有很強的防水性能。適用于潛水泵、水下作業、噴水池、水中景光燈等水處理設備。

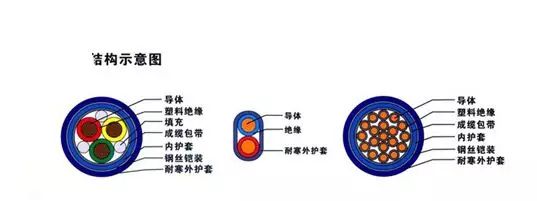

耐寒電纜

廣泛應用惡劣的高寒環境，在高寒氣候下仍保持良好的彈性和彎曲性能。導體采用多股細絞和精絞成束，一級無氧銅絲作導體。

環保電纜

無鹵素、高透光率、高阻燃性、不產生腐蝕氣體、防水、防紫外線、不含重金屬、可以回收再生利用。

舉例說明

1、預制分支電纜

預制分支電纜布線用于高層、多層及大型公共建筑室內低壓樹干式配電系統;預制分支電纜應根據使用場所的環境特征及功能要求選型，在敷設環境和安裝條件允許時，宜選用單芯預制分支電纜。

預制分支電纜的選型要點如下：

1、一般場所或一般負荷，選用VV型聚氯乙烯護套預制分支電纜;

2、使用環境平均溫度大于35℃或負荷較大時，選用YJV型或YJY型交聯聚乙烯絕緣聚氯乙烯護套或聚烯莖護套預制分支電纜;

3、設計應根據對線路的阻燃、低鹵或耐火等功能要求，選用相應的ZR阻燃、DW低鹵或NH耐火型電纜;

4、選擇主干電纜截面和分支電纜截面應留有約30%的余量，并滿足電壓降的要求。

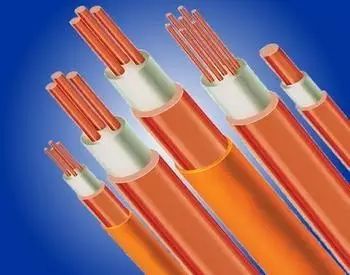

2、礦物絕緣(MI)電纜

礦物絕緣(MI)電纜布線用于民用建筑中高溫或有耐火要求的場所;應根據電纜敷設環境，確定電纜最高使用溫度，合理選擇相應的電纜載流量，確定電纜規格;應根據線路實際長度及電纜交貨長度，合理確定礦物絕緣電纜規格，避免中間接頭。

在不同的線芯最高使用溫度下，相同截面的礦物絕緣電纜可具有不同的載流量。使用溫度愈高，載流量愈大。因此，在選擇電纜載流量、確定電纜截面規格時，應根據環境溫度、性質、電纜用途，先要合理確定線芯最高
