在BIM下誕生的黃登水電站

2013-09-27 09:35:30 中關村在線　點擊量：評論 (0)

1957年成立的中國水電顧問集團昆明勘測設計研究院（簡稱昆明院），現已有55年的發展歷史，主要業務是為水利水電工程、市政工程等做設計、監理及EPC總承包，主要市場在國內西南地區和國外，現有職工1500余

自2002年BIM理念首次被歐特克公司提出距今已有十年時間，而BIM進入中國僅幾年時間。曹以南描繪2008年第一次接觸BIM的感觸，向院領導匯報時提出六個字“震撼、恐懼、焦慮”。曹以南表示，“震撼不用說了，焦慮是指別人已經做那么好，我們還沒有；恐懼的是，假如競爭對手有，我們沒有，被淘汰只是時間問題。現在還有哪個設計單位還用鉛筆設計圖呢？那肯定早被淘汰了。”

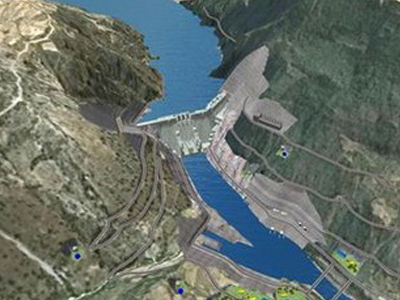

圖：云南瀾滄江黃登水電站實景渲染圖

       自從第一次接觸到BIM，了解到它的價值之后，曹以南就開始著手引入BIM理念，因此昆明院成為國內較早接觸并應用BIM理念的設計院。據統計，從 2008年開始策劃，2009年開始實施，通過BIM理念開工的項目至今已經有20多個，效果得到了業主和業界的普遍好評。目前，昆明院在國內BIM應用屬于領先地位，當然他們?yōu)榇诉€有一個總體的研究開發計劃。

       最完美BIM案例

       接到黃登水電站項目之初，昆明院決定要全方位的貫徹應用BIM理念來完成從設計到最后施工等各環節的工作。黃登水電站項目建設周期為81個月，是將設計和施工的環節交錯進行的，這就對設計部門和施工部門提出了更高的工作效率要求。

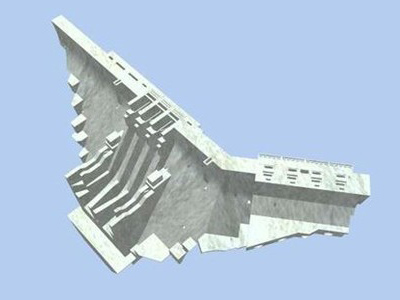

圖：云南瀾滄江黃登水電站大壩結構模型

       在以往的很多項目和建筑中，采用二維設計時經常遇到一些棘手的難題，對設計師的工作效率提出了嚴峻的考驗，而在采用三維設計以后這些難題都能夠迎刃而解。基于這一點的考慮，昆明院把整個三維設計在傳統的設計領域做了一個普及性的推廣。

       昆明院施工分院副總工程師、施工專業三維設計項目部經理楊宏斌表示，“在黃登水電站工程項目中，昆明院將三維設計滲透到全部設計環節中，包括施工總布置，建筑、道路等，還涉及到一些渣場、料場以及各種施工工廠、建筑物等。同時，還包括內部的子系統，各種各樣的建筑物。”黃登水電站項目整個設計周期都采用了三維設計，從策劃到最終設計完成只用了兩個多月的時間，與傳統方式相比提高了很多。

       在整個黃登水電站工程項目中，昆明院動用了專業部門20多個，配合的專業部門也有20多個，共有43個部門的40-100人相互配合協調工作，其項目復雜度和工作量可想而知。但是，用了BIM以后，整個生產、設計流程并行程度和生產效率得到提高，生產周期明顯縮短。

       在整個設計過程中，工程師會涉及到不同的專業和不同的軟件，例如Autodesk Inventor、Autodesk Infrastructure Modeler。針對不同軟件以及設計產品的管理需要不斷的協調。在管理上采用“點和面”的拆分管理模式是一種新型、高效的管理模式。只要是顯示在平臺上的數據，都有統一的空間平臺進行存儲，每當需要做設計變更時，只需修改變更的部分即可，不會牽動整體的項目，使得最后呈現的設計成果連業主都感到非常“震撼”。從三維設計，到全部項目的管理以及后期的項目實施，BIM的深化應用讓昆明院設計團隊正在發生一次質的飛躍。

       在BIM理念和現實之間找到契合點

       昆明院是如何在黃登水電站工程獲得完美效果的呢？曹以南解釋說，“此前昆明院已經開始從項目工程的全盤管理角度考慮，提出了水利水電工程的全生命周期的管理理念，并大力推進它。而現在大多數設計單位的BIM理念僅僅停留在三維設計上，但是以三維設計為起點，再覆蓋到工程的全面管理是非常必要的事情。”

   昆明院提出的水利水電工程全生命周期管理理念，是讓設計方、業主、施工方、監理等各方都能看到同一個模型，無形中增進了項目各相關方的理解和溝通，增進了交流，同時也提高了施工質量，保證施工進度。

       所謂全生命周期的管理，必然是包括從工程開始建設到建筑物生命完結都進行全程的管理。昆明院不但給業主展示眼前的設計和施工，還協助業主在未來幾十年、以至上百年對工程項目進行維護和管理，一直到該實體工程的完結，使得業主真正成為采用BIM理念完成設計的最大受益方。

       當前，在BIM 理念的推動下，很多國內外軟件廠商都推出了一系列的管理工具。在推進水利水電工程的全生命周期的管理理念過程中，昆明院一邊實踐，一邊不斷尋找與其理念相配套的設計工具和管理平臺。在經歷了一番研究后，最終選擇了歐特克軟件作為BIM落地應用的合作伙伴。而昆明院之所以選擇歐特克軟件主要體現在，其一，歐特克的二維設計軟件AutoCAD普及率很高，設計師對該軟件相對來說很熟悉。其二，昆明院是一個大投入為主的單位，歐特克公司則是全球二維和三維設計、工程及娛樂軟件的領導者，歐特克公司的AutoCAD Civil 3D、Autodesk Revit系列軟件可以滿足目前昆明院BIM設計工作的基本要求，這就突顯出了歐特克公司的優勢。

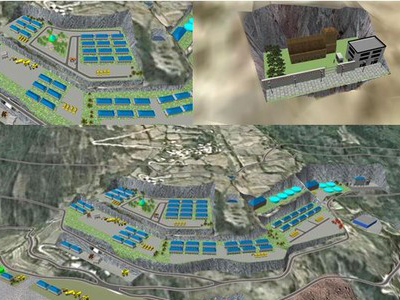

圖：云南瀾滄江黃登水電站施工營地布置模型

BIM技術的出現給企業帶來了設計理念的轉變及提升，使設計效率和質量得以大大的提升，并高效直觀的表達了設計形式。而BIM的應用前景則是更加廣闊的，對于未來BIM的發展趨勢，曹以南表示，“未來社會必將是‘云計算物聯網’的時代，每個人手上一個PDA、手機或其他智能終端。BIM抓住‘信息’兩個字，在工程建設領域仍然如此，BIM也符合這個規律，包括信息的采集、傳輸、利用等。”

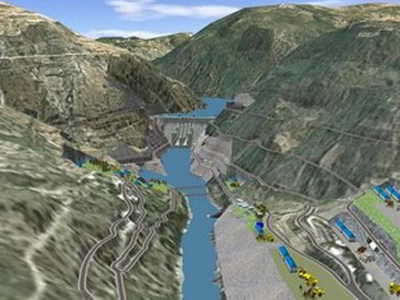

圖云南瀾滄江黃登水電站實景渲染圖

隨著BIM的深入應用，勘測設計企業、知識密集型產業、科技創新企業無疑都應該緊緊抓住這個潮頭，不被淘汰。在實踐工作過程中逐步地加以改進，不斷地深化BIM應用。在這個云計算、物聯網以及如雨后春筍般涌現的智能終端時代，設計企業都必須給予高度關注，這代表著未來趨勢，誰占有先機，誰就擁有競爭優 勢。
