北極星輸配訊:日前，經國家知識產權局審核，安徽銅陵供電公司《光交箱狀態在線監測系統》被授予軟件著作權，系統成果《用于光纜交接箱的防盜鎖》被授予發明專利。該系統由該公司信息通信公司研發，為我國光交箱設備在線監測首創，現已投入運行。

該系統實現了從人工巡檢預警到自動化監測預警的跨越，管理人員通過系統可實時監控光交箱運行狀態，掌握光交箱周圍環境及人員活動情況。當光交箱出現運行故障時，系統自動發布故障信息，使光交箱管理人員及時掌握故障原因及故障光交箱所在位置，減小因光交箱故障帶來的經濟損失。當光交箱因人為損壞或被盜時，管理人員可以向公安機關提供系統保存的圖像信息，協助公安人員偵破案件，及時追回被盜物件。

本網特整理了相關內容：

用于光纜交接箱的防盜鎖

本發明公開一種用于光纜交接箱的防盜鎖，屬于防盜設備技術領域。本防盜鎖包括安裝在箱門上的機械鎖本體，所述機械鎖本體分別與上鎖桿、下鎖桿的一端鉸連，所述上鎖桿、下鎖桿的另一端與設置在箱體上門框、下門框上的鎖孔相配合，本防盜鎖還包括至少一把用于箱門受到撞擊破壞時增加鎖緊點的電子鎖及其控制系統，所述電子鎖包括安裝在箱門內側的鎖殼，鎖殼中設有電磁體，所述鎖殼的控制端設有與控制系統電連接的導線，所述導線伸入鎖殼內部并與所述電磁體相連 ;所述鎖殼上還設置有鎖銷，鎖銷的桿身外側套設有復位彈簧。本發明是由機械鎖和電子鎖共同構成，電子鎖增加旁側鎖合點，提高光纜交接箱的防盜性能，確保了光纜交接箱的安全性。

隨著電力通信網絡覆蓋范圍越來越廣，以光纖為主干的網絡建設規模日益擴大。 在網絡建設的過程中時常會用到光纜交接箱，光纜交接箱對由光纖制作而成的光纜進行連 接、分配及調度。光纜交接箱在環境監控工作中任務日益繁重，尤其是監控系統是維護管理 的重要支撐和工具，已成為光纜交接箱建設中的基本配套需求。因此，光纜交接箱的維護管 理實現無人、集中化、自動化將成為一個必然趨勢。

由于光纜交接箱的箱體體積有限，不可能采用居家常用的防盜門結構。因此，目前 常用的光纜交接箱一般采用較為簡易的機械鎖，這種機械鎖通常只采取上、下兩個鎖合點， 且鎖桿直徑較細小，剛性有限，極易被不法分子暴力破壞，從而造成光纜交接箱內部的貴重 物品被盜。因此，現有的光纜交接箱存在極大的安全隱患。

本發明為了克服上述現有技術的不足，提供一種用于光纜交接箱的防盜鎖，本防 盜鎖是由機械鎖和電子鎖共同構成，在原有的上、下兩個鎖合點的基礎上增設了旁側鎖合 點，提高了光纜交接箱被打開的難度，確保了光纜光纜交接箱的安全性。

為實現上述目的，本發明采用了以下技術方案：

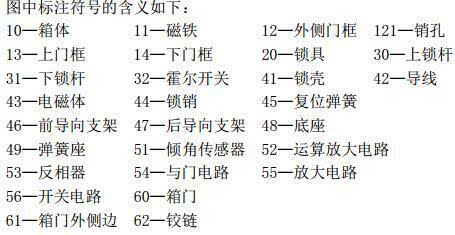

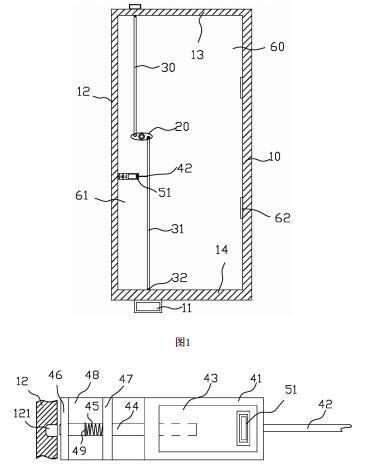

用于光纜交接箱的防盜鎖，包括安裝在箱門上的機械鎖本體，所述機械鎖本體分 別與上鎖桿、下鎖桿的一端鉸連，所述上鎖桿、下鎖桿的另一端與設置在箱體上門框、下門 框上的鎖孔相配合，本防盜鎖還包括至少一把用于箱門受到撞擊破壞時增加鎖緊點的電子 鎖及其控制系統，所述電子鎖包括安裝在箱門內側的鎖殼，鎖殼中設有電磁體，所述鎖殼的 控制端設有與所述控制系統電連接的導線，所述導線伸入鎖殼內部并與所述電磁體相連; 所述鎖殼上還設置有在電磁體作用下往復動作并使光纜交接箱的箱門啟閉的鎖銷，該鎖銷 的桿身外側套設有復位彈簧，所述箱體的外側門框上開有與鎖銷配合的銷孔;

所述控制系統包括：

第一檢測模塊，用于檢測箱門是否產生偏移;

第二檢測模塊，用于檢測機械鎖啟閉狀態;

處理模塊，用于接收并處理第一檢測模塊及第二檢測模塊輸出的檢測信號;所述 第一檢測模塊發出箱門產生偏移的電信號及所述第二檢測模塊輸出信號為機械鎖處于開 啟狀態時，該處理模塊向開關控制電路輸出解鎖電信號;

開關控制電路，用于接收所述處理模塊輸出的電信號，并控制給電磁體供電的電 源是否處于導通狀態;所述處理模塊輸出解鎖電信號時，該開關控制電路接通電磁體的電 源;

電源模塊，用于給上述各模塊提供電源。

本發明還可以通過以下步驟進一步實現。

優選的，所述第一檢測模塊包括檢測箱門是否產生偏移的傾角傳感器及運算放大 電路，所述傾角傳感器固定在箱門內壁上，該傾角傳感器的信號輸出端與運算放大電路的 信號輸入端相連，該運算放大電路用于將接收到的偏移信號放大。

優選的，所述第二檢測模塊包括設置在上鎖桿或下鎖桿靠近鎖孔的一端的霍爾開 關，以及設置在箱體上的磁體;所述霍爾開關與所述磁體構成配合關系。

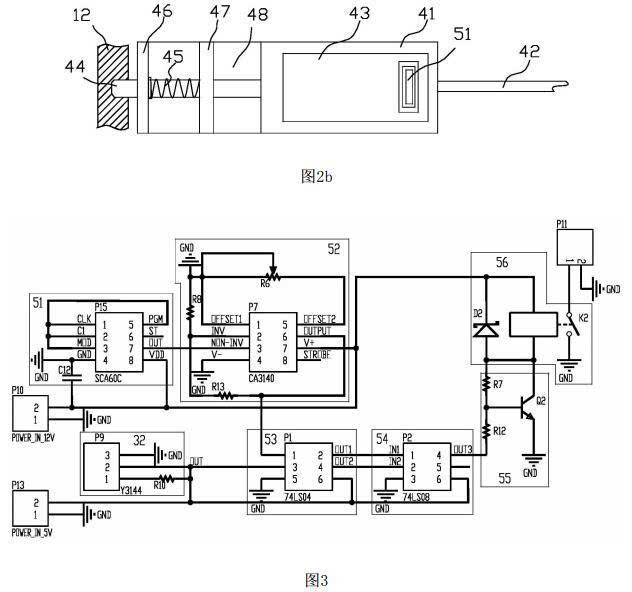

優選的，所述處理模塊包括用于將檢測信號取反的反相器、用于將反相后的信號 進行邏輯運算的與門電路;所述反相器的信號輸入端與運算放大電路的信號輸出端相連， 該反相器的信號輸入端還與霍爾開關的信號輸出端相連;所述反相器的兩個信號輸出端分 別與與門電路的兩個信號輸入端相連。

優選的，所述開關控制電路包括放大電路和開關電路，所述放大電路的信號輸入 端與門電路的信號輸出端相連，所述放大電路的信號輸入端還與開關電路的信號輸出端相連。

進一步，所述傾角傳感器固設在鎖殼內部。

本發明的有益效果在于：本防盜鎖由機械鎖和電子鎖共同構成，所述機械鎖是由 上鎖桿、下鎖桿，與上下鎖桿匹配的鎖孔及鎖具構成第一道防盜鎖;所述電子鎖和與電子鎖 相連的控制系統構成第二道防盜鎖。在機械鎖正常開啟，且箱門發生偏移時，第二防盜鎖才 會開啟。當箱門受到撞擊等非法破壞手段而發生搖晃動作使得箱門偏移，機械鎖未開啟，第 二防盜鎖處于閉鎖狀態，從而增加旁側鎖合點。因而不僅可以提高光纜交接箱的防盜性能， 而且不影響正常開啟動作。特別是電子鎖的體積較小，便于箱門內側安裝，所占用空間小， 不會影響到光纜交接箱內的有效儲物空間，且不會顯著增加門體重量，使得開啟動作保持原有靈活輕便的優點。另外由于電子鎖體積小，本發明也可以根據需要在箱門內設置二至 三個電子鎖，以增加箱門旁側的鎖合點，以便更好地增加其防盜性能。
