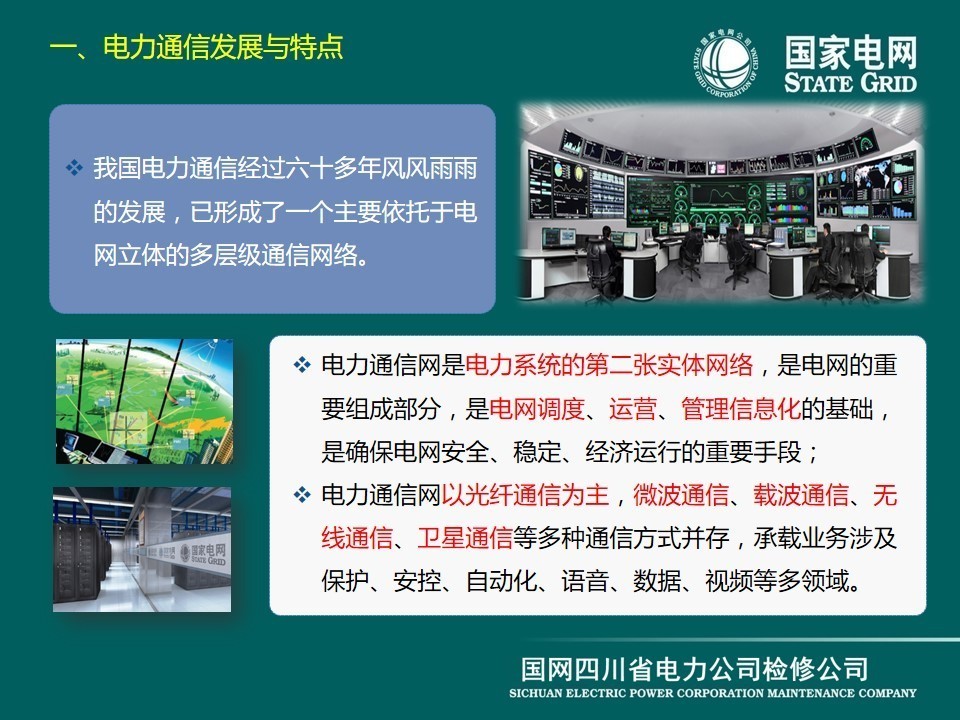

你造嗎？電力通信隨著電力系統發展而發展，已經有60多年了，形成了一個依托于電網的立體多層級通信網絡。它是電力系統的第二張實體網絡，是

你造嗎？電力通信隨著電力系統發展而發展，已經有60多年了，形成了一個依托于電網的立體多層級通信網絡。

它是電力系統的第二張實體網絡，是電網的重要組成部分，是電網調度、運營、管理信息化的基礎，是確保電網安全、穩定、經濟運行的重要手段；

我想可以這樣打個比喻，我們的電網就是人體的動脈（超特高壓）和毛細血管（城市配網），向人體各個組織輸送血液（就是電力能源）。

而通信網就起到一個為人體傳遞信號、控制、調節作用，就如我們的神經網絡。

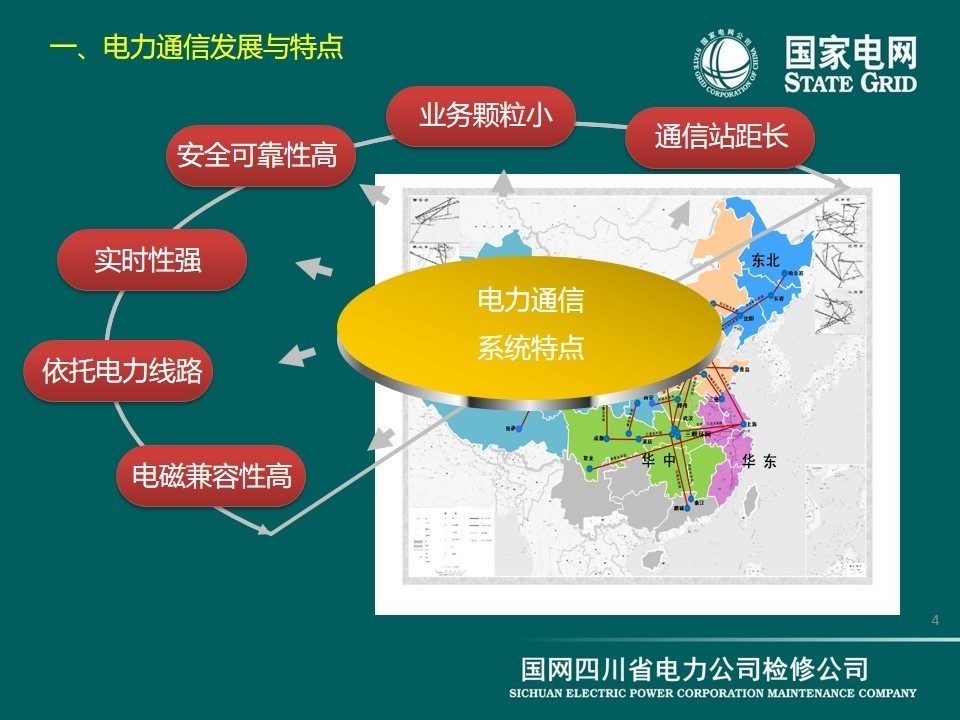

電力通信的特點主要有：通信站距長、業務顆粒小、安全可靠性高、實時性強、依托電力線路、電磁兼容性高。

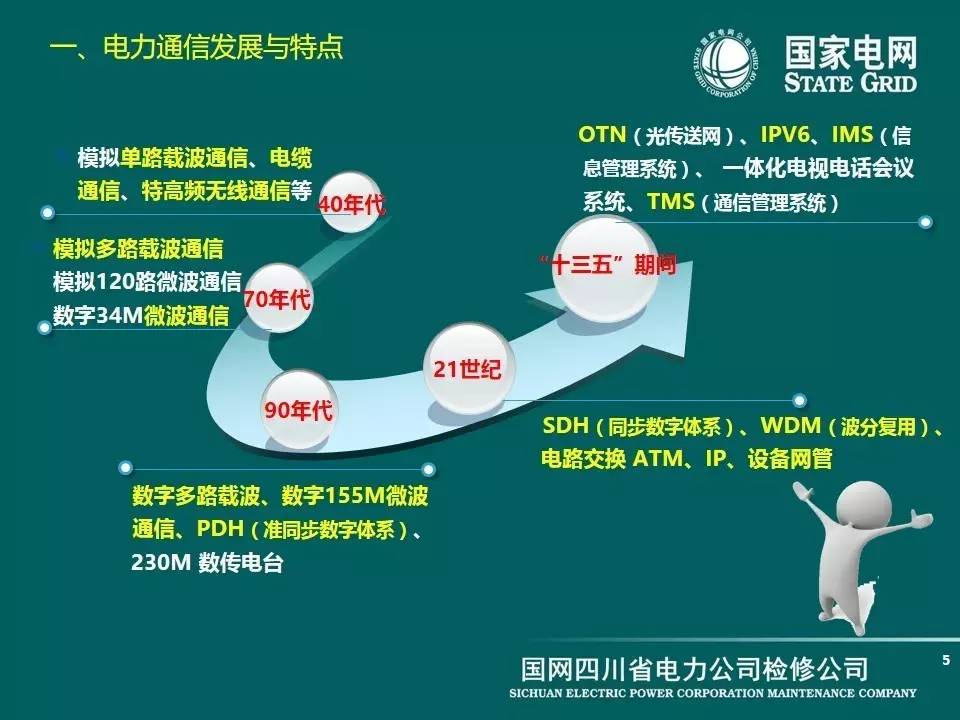

可以看到，從四十年代末建國后，一直到現在“十三五”期間，電力通信隨著電網一直也在發展，從最初的模擬電路交換一直到現在的SDH、WDM、OTN。傳輸?shù)乃俾试絹碓礁撸萘吭絹碓酱蟆?/span>

電力通信網——傳輸網

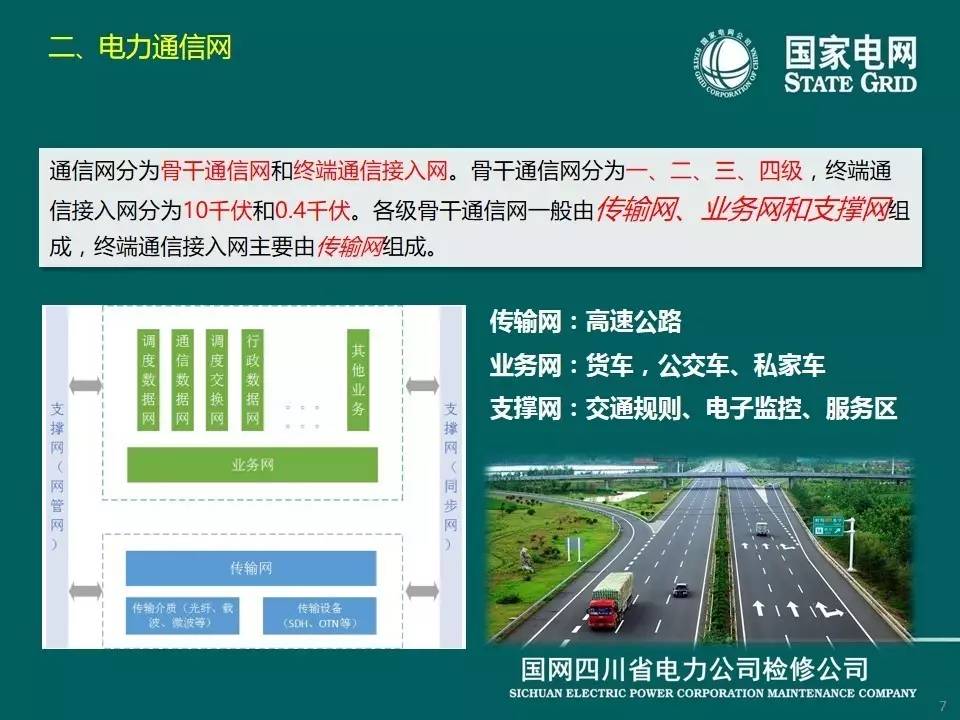

通信網分為骨干通信網和終端接入網。按功能作用作用又分為傳輸網、業務網和支撐網。

我們還可以這樣類比：

傳輸網——就是高速公路，信息高速路，帶寬也可以理解為路面很寬，雙向8車道。

業務網——就是路上跑的具體類型的車子，可以是貨車、油罐車、轎車甚至帶電作業車等等。

支撐網——就是起到一個管控監管作用，就像我們的交警、路政，有一系列的交通規則，有信號燈，協調一致，阻塞時要疏導流量。

現在介紹傳輸網，它是電力通信的基礎網絡，由傳輸介質和傳輸設備組成。電力通信網傳輸介質主要包括光纜、無線電和輸電線路，分別對應光纖通信、微波、衛星通信、電力線載波通信等方式。

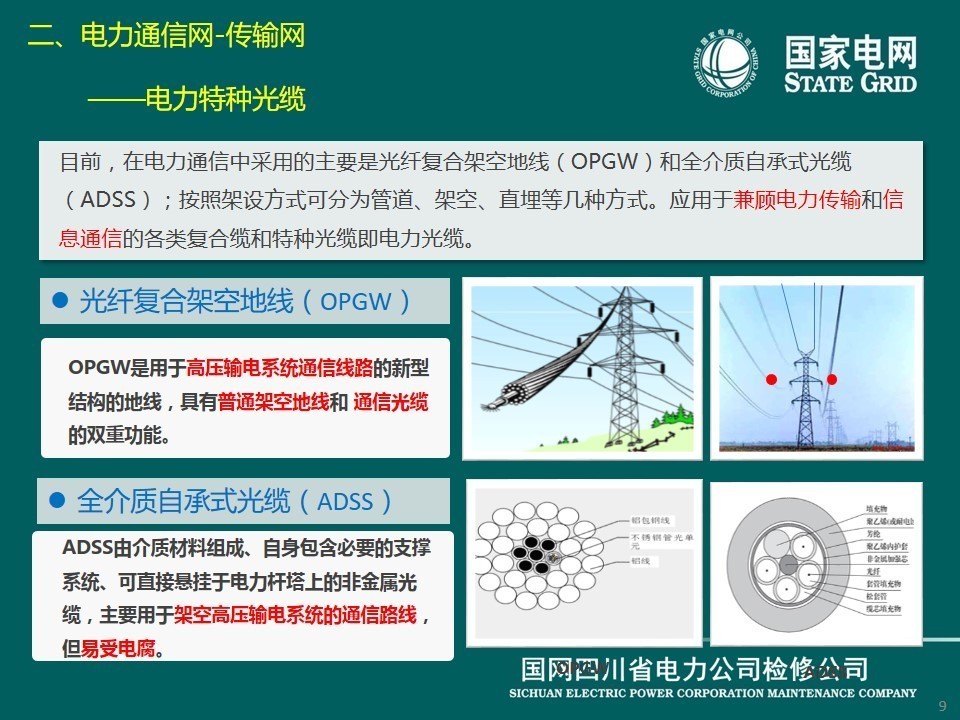

目前，在電力通信中采用的主要是光纖復合架空地線（OPGW）和全介質自承式光纜（ADSS）；按照架設方式可分為管道、架空、直埋等幾種方式。

OPGW就是O纜，用于高壓輸電系統的新型結構的地線，具有普通架空地線和通信光纜的雙重功能。

ADSS，就是A纜，由介質材料組成、自身包含必要的支撐系統、可直接懸掛于電力桿塔上的非金屬光纜，但易受電腐蝕。

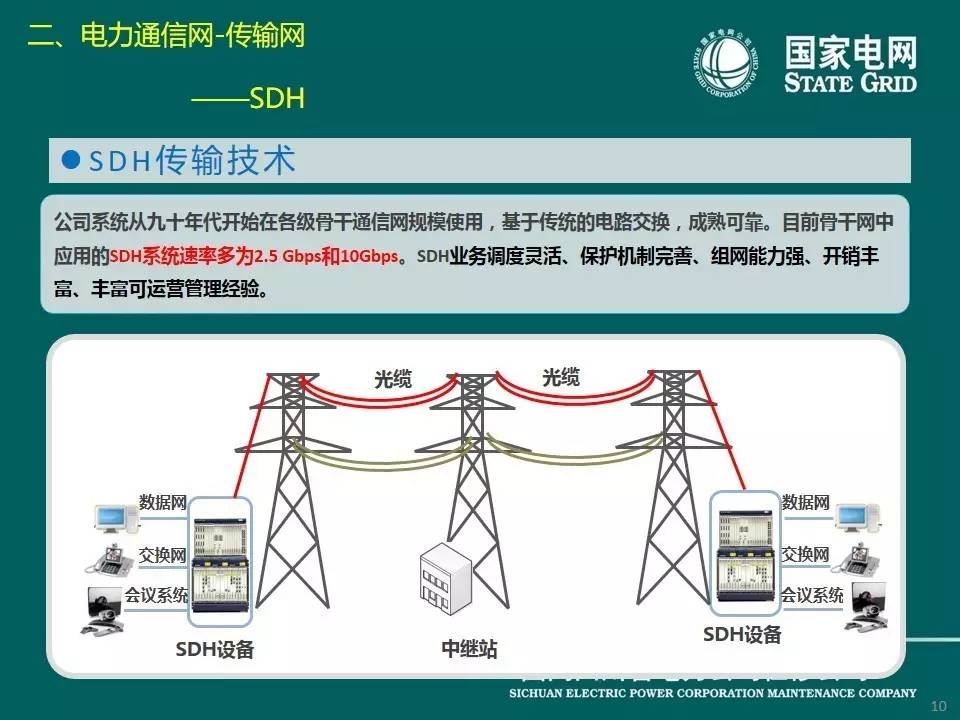

SDH（同步數字體系），從九十年代開始在各級骨干通信網規模使用，基于傳統的電路交換，成熟可靠。目前骨干網中應用的SDH系統速率多為2.5 G和10G，就是我們的光傳輸系統。

SDH業務調度靈活、保護機制完善、組網能力強、開銷豐富、方便運營管理。

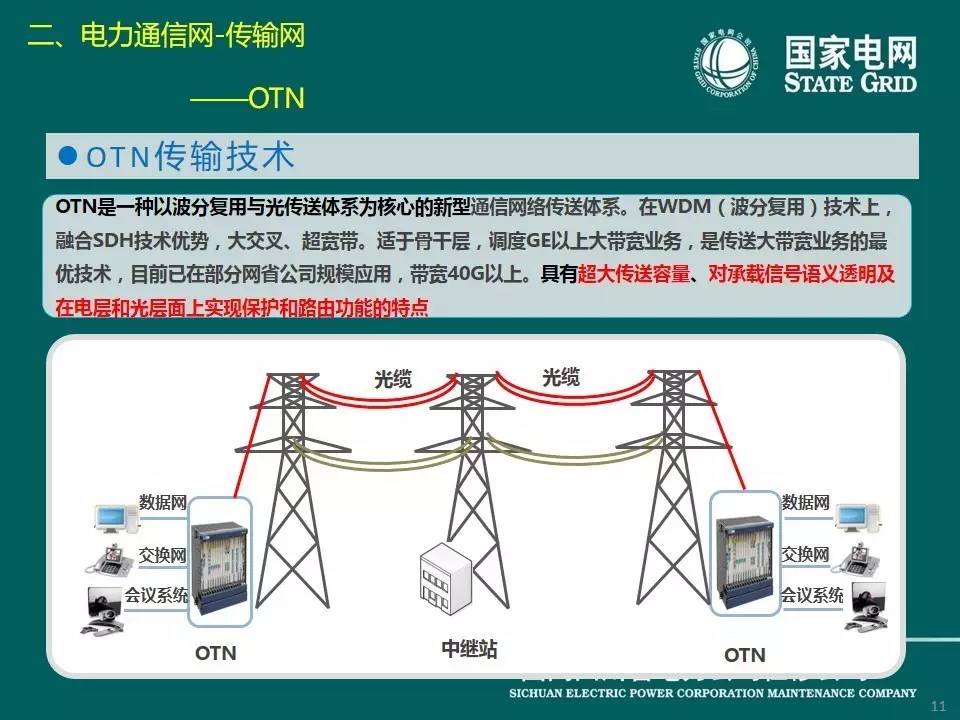

OTN技術是在WDM（波分復用）技術上，融合SDH技術優勢，大交叉、超帶寬。目前已在網省公司規模應用，帶寬達到了40G以上。

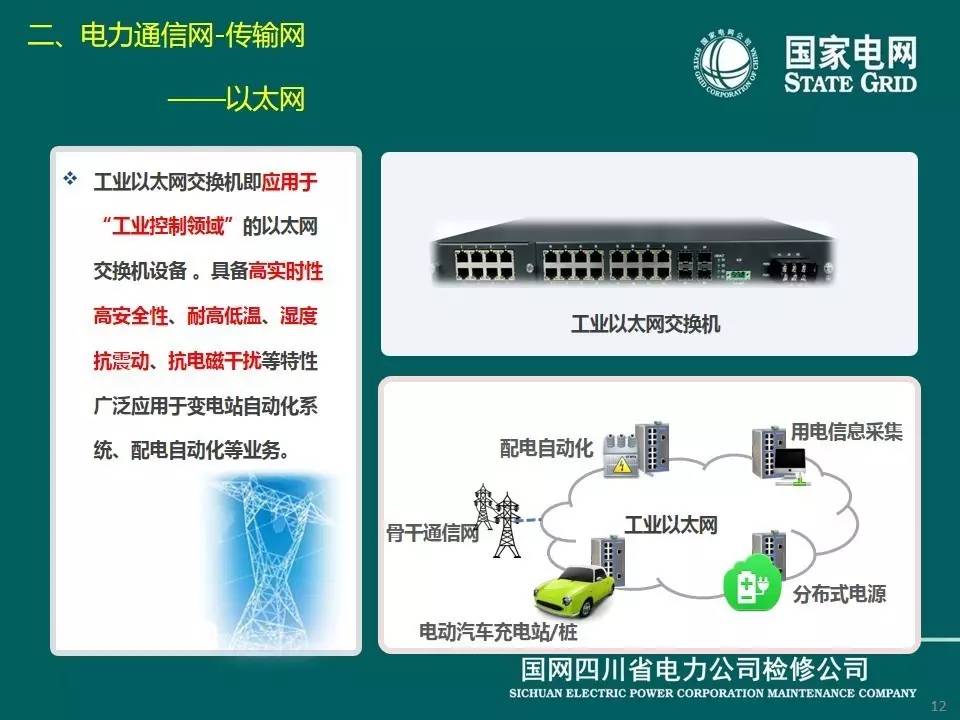

這個是大家常見的，上網用的交換機。

工業以太網交換機具備高實時性、高安全性、耐高低溫、抗震動、抗電磁干擾等特性，廣泛用于變電站自動化系統、配電自動化等業務。

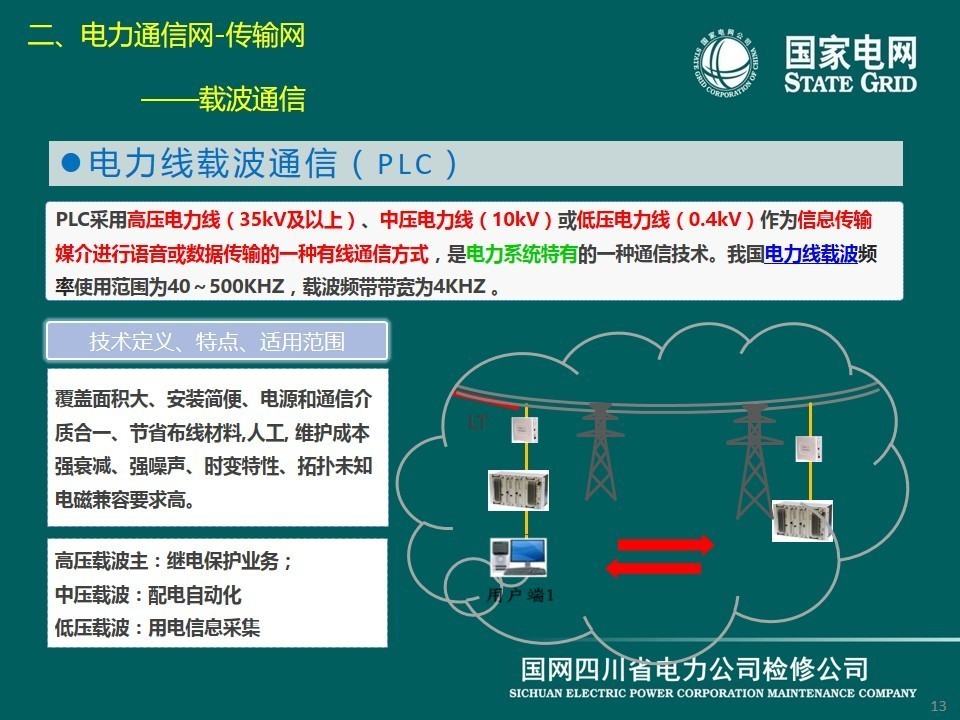

電力線載波通信，是以電力線作為信息傳輸媒介進行數據傳輸?shù)囊环N有線通信方式，是電力系統特有的一種通信技術。

它覆蓋面積大、安裝簡便，但也有強衰減、強噪聲、時變特性、拓撲未知，電磁兼容性要求高等缺點。

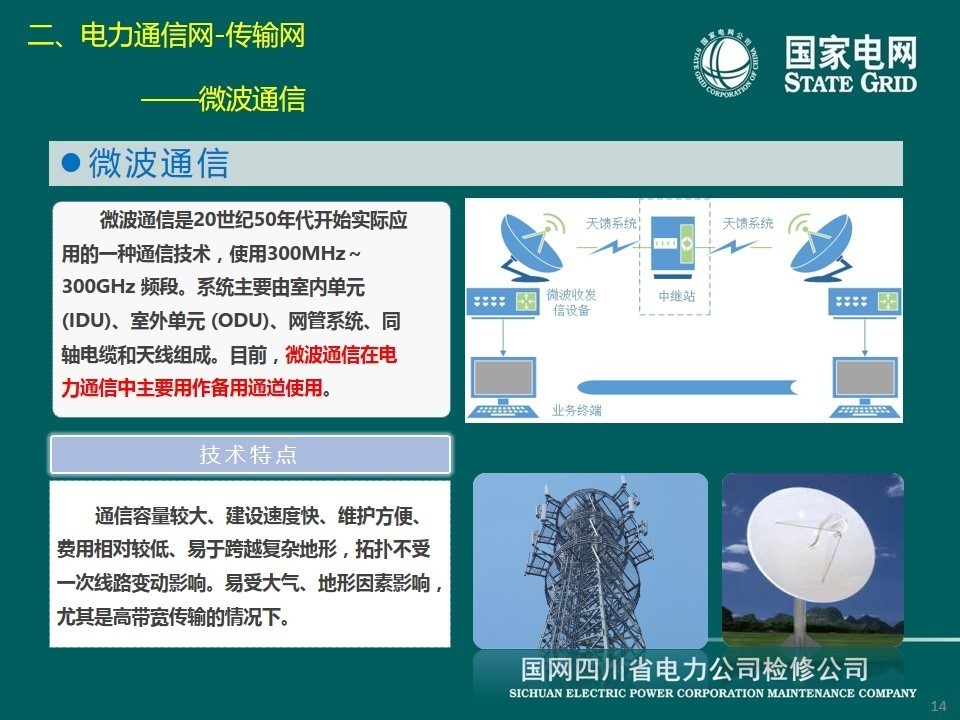

微波通信就是我們說的鍋蓋，在電力通信中主要用作備用通道使用，通信容量較大、建設速度快、易于跨越復雜地形，拓撲不受一次線路變動影響。易受大氣、地形因素影響，尤其是高帶寬傳輸?shù)那闆r下。

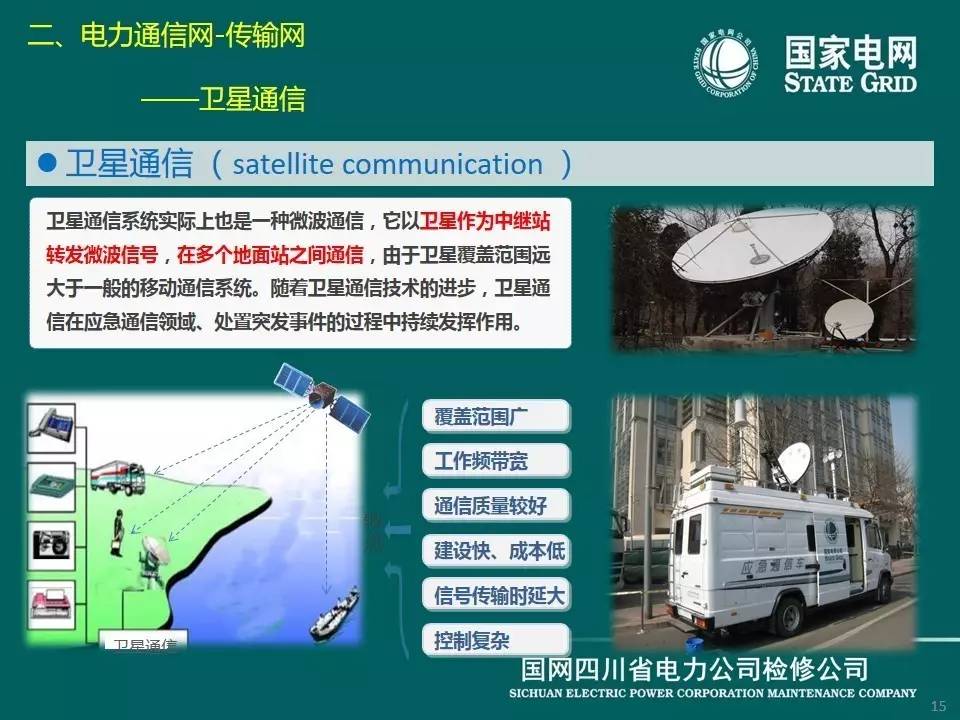

衛星通信系統實際上也是一種微波通信，它以衛星作為中繼站轉發微波信號，就是天上飛的鍋蓋。它在應急通信領域、處置突發事件的過程中持續發揮作用。像我們的汶川、蘆山地震災區應急搶修都用到的是衛星通信。

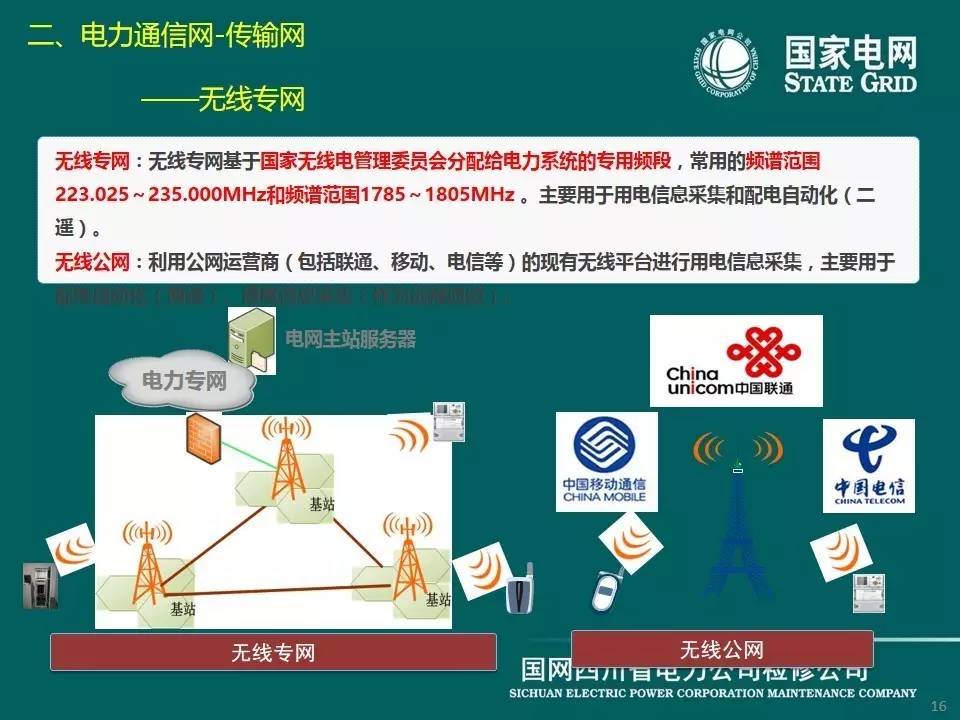

無線專網基于國家無線電管理委員會分配給電力系統的專用頻段。主要用于用電信息采集和配電自動化。

電力通信網——業務網

業務網是構建在傳輸網基礎上，在支撐網協同下滿足不同電網管理業務需求而組建的應用網。

目前業務網主要包括行政電話交換網、調度電話交換網、數據通信網、會議電視電話系統等。

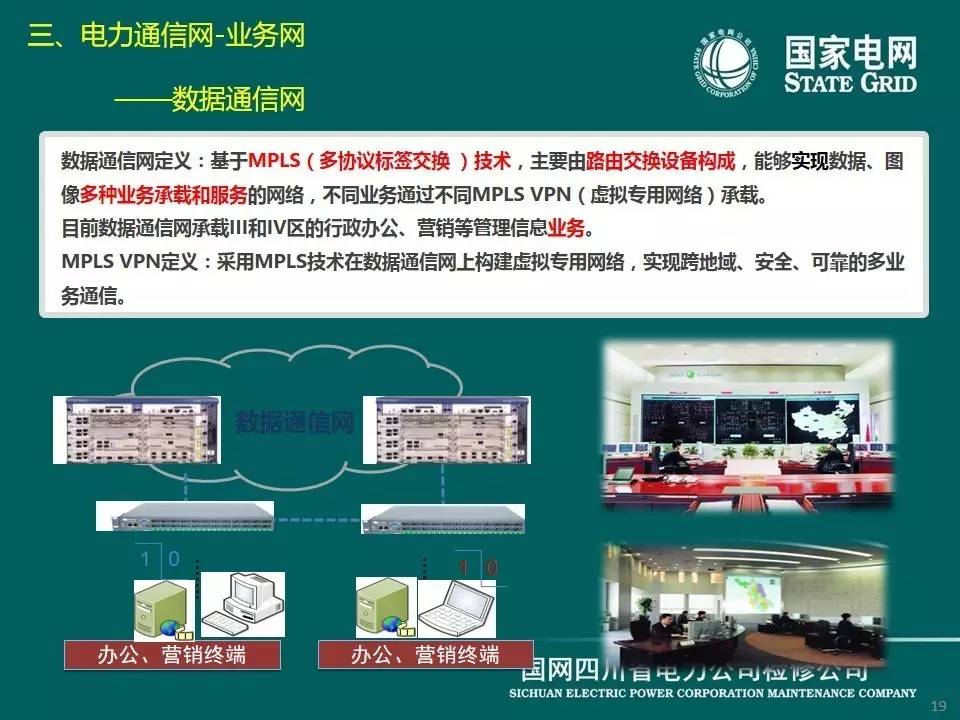

數據通信網主要由路由交換設備構成，能夠?qū)崿F(xiàn)數據、圖像多種業務承載和服務的網絡，不同業務通過不同MPLS VPN（虛擬專用網絡）技術承載。目前數據通信網承載行政辦公、營銷等管理信息業務。

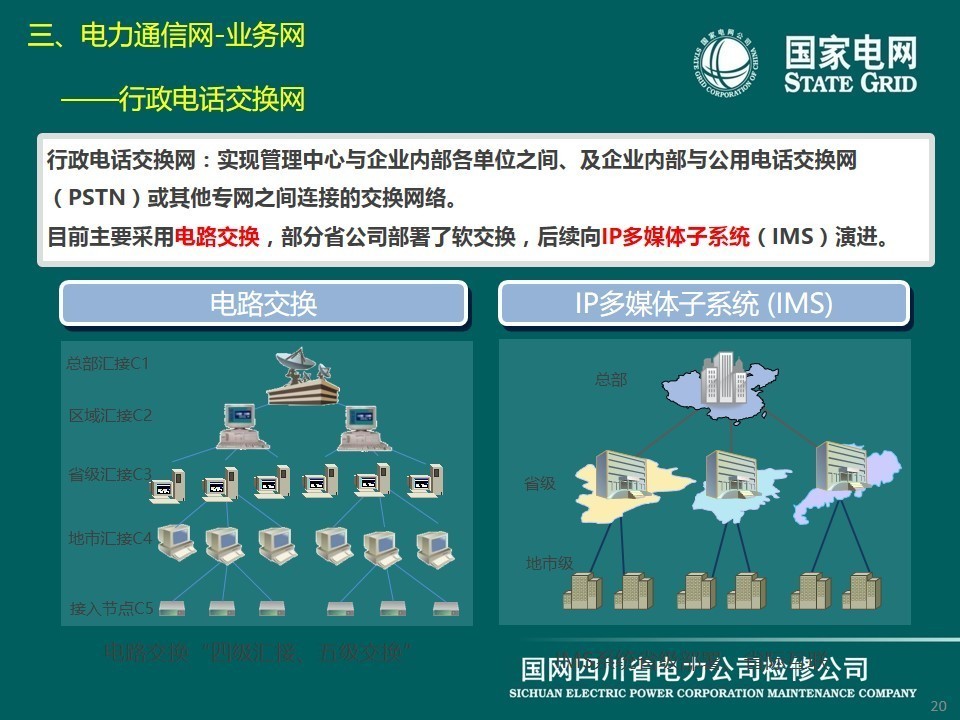

行政電話交換網：目前主要采用電路交換，部分公司部署了軟交換，后續將向IP多媒體子系統演進。

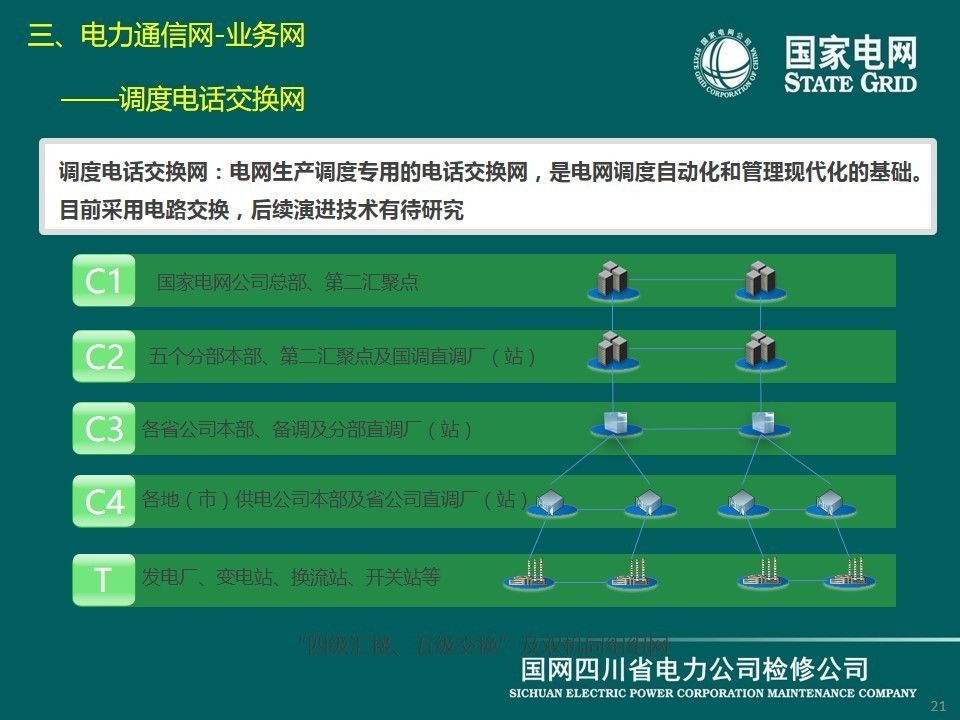

調度電話交換網：電網生產調度專用的電話交換網，是電網調度自動化和管理現代化的基礎。從總部到變電站，有這五個層級。

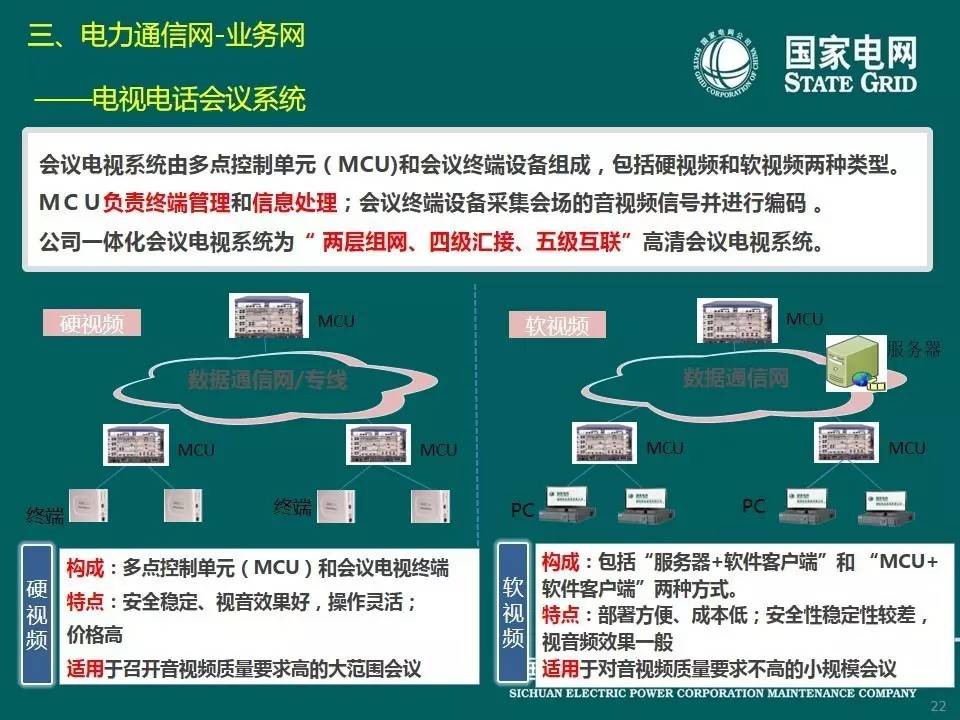

會議電視系統由多點控制單元（MCU)和會議終端設備組成，包括硬視頻和軟視頻兩種類型。就像我們現在正在進行的早會，使用的是帶終端的硬視頻，它的特點是：安全穩定、視音效果好，操作靈活。

電力通信網——支撐網

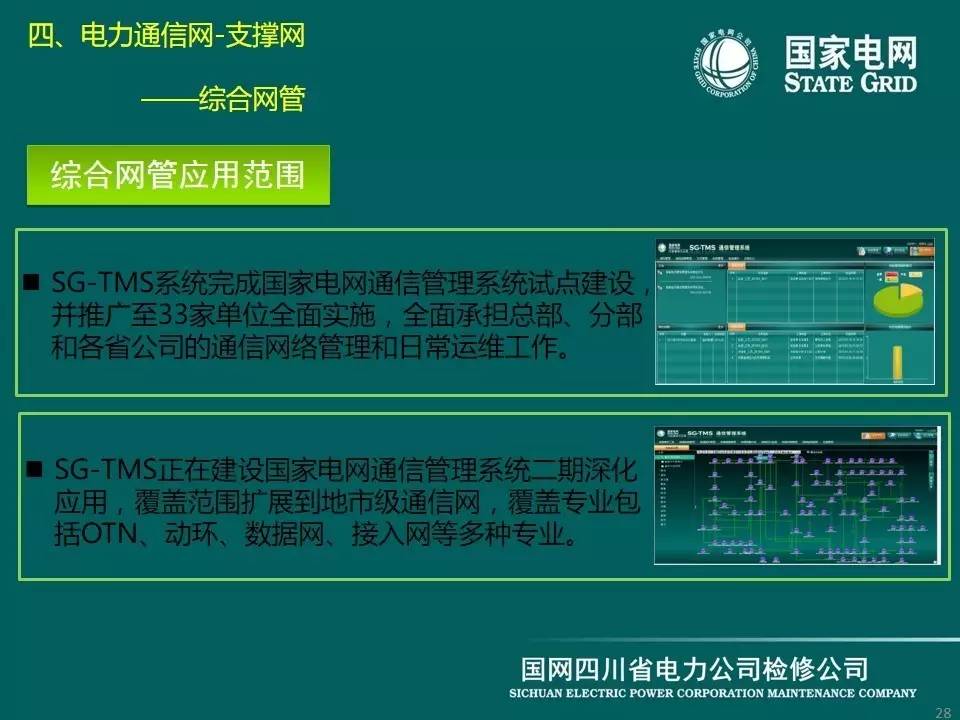

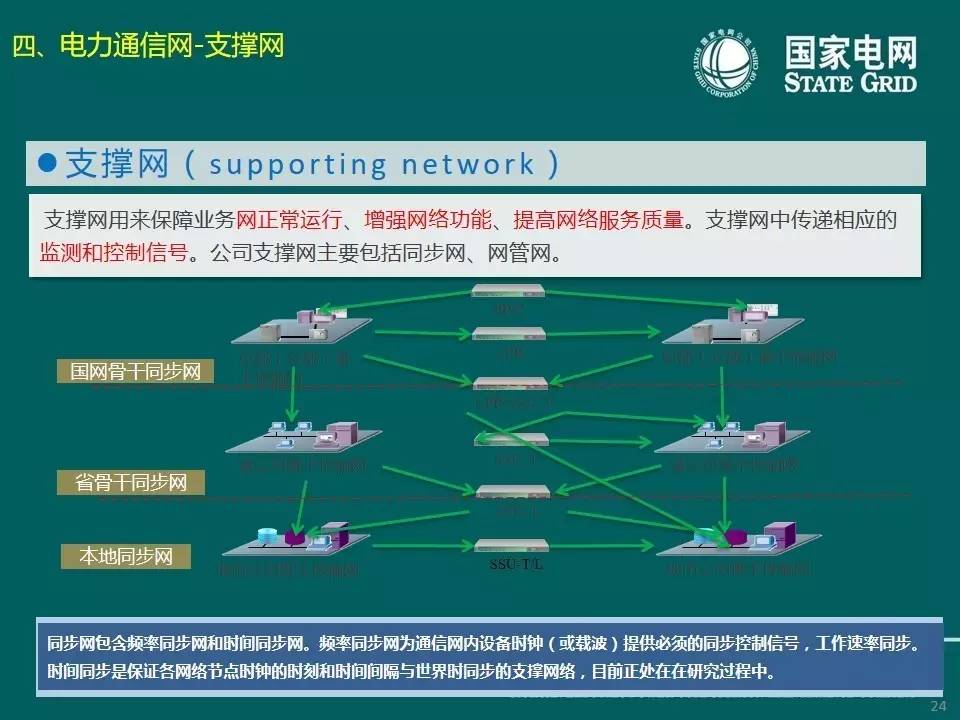

最后一個部分，支撐網：用來保障業務網正常運行、增強網絡功能、提高網絡服務質量。支撐網中傳遞相應的監測和控制信號。公司支撐網主要包括同步網、網管網。
