只選取最權威的圖表，講述最直觀的能源動態。

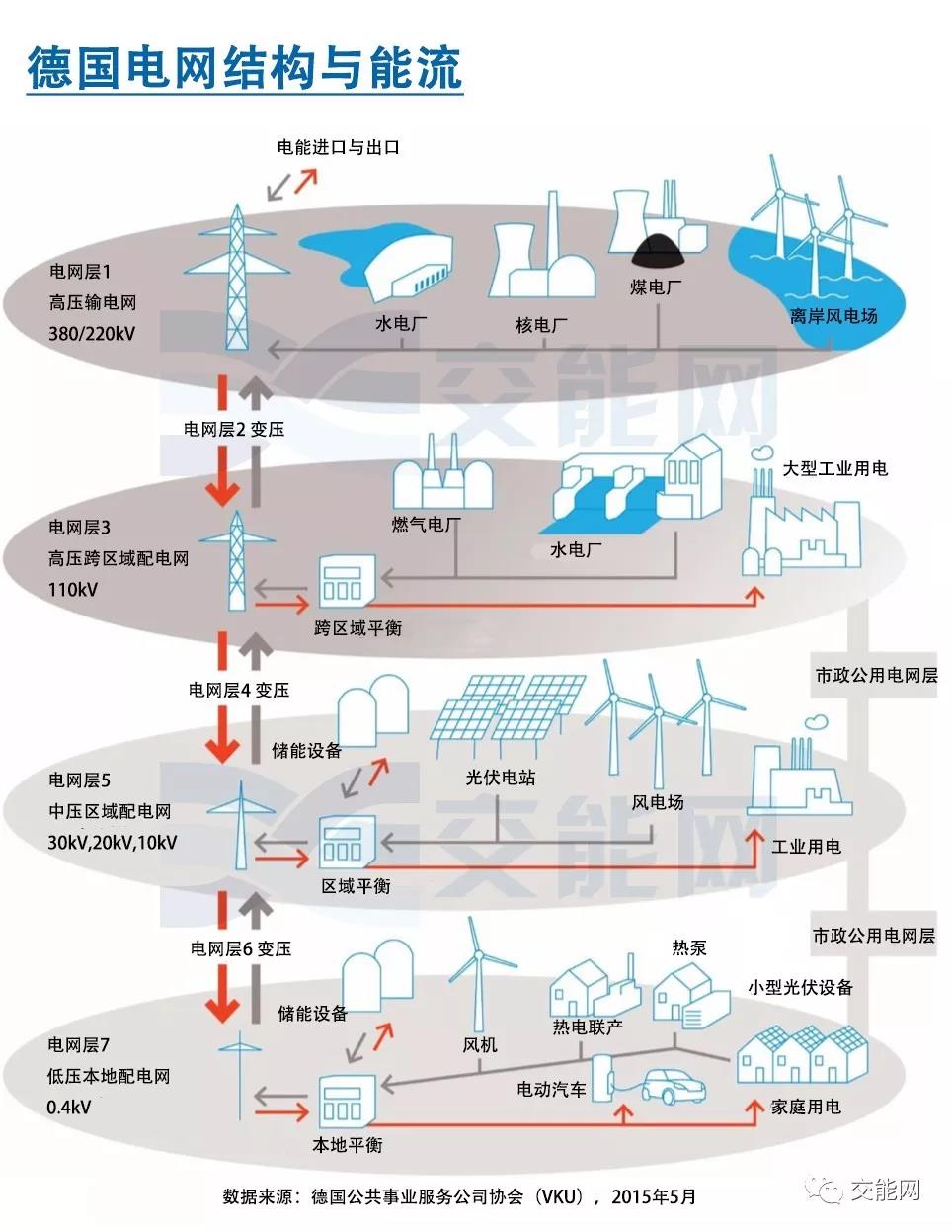

本周圖表來源于德國公共事業服務公司協會。通過一張圖表清晰闡述了德國電網結構與能流。

數據來源：Verband kommunaler Unternehmen eV(VKU)

Verband kommunaler Unternehmen eV(VKU)，德國公共事業服務公司協會，負責市政當局旗下的基礎設施事業和經濟企業。這些公司在地方自治的框架內提供德國普遍的公共事業業務與數據統計，如能源，地方經濟等。

電力系統由發電站、輸電系統、配電系統、電力供應商及電力用戶組成。發電廠將各種形式的一次能源,如化石燃料(煤炭、石油、天然氣等)中的化學能、水力的機械能、太陽能、風能、生物質能和地熱能等,通過發電機組轉換成電能。由于發電站通常遠離工業區、城市等負荷中心,為降低輸電線路上的損耗,需要將電能升壓到35kV及以上,送到電力供應商側后經過地區變電站降壓到10kV,然后再由10kV配電線路輸送到配電變壓器,最后經過配電變壓器將電壓變成0.38kV供普通電力用戶(居民用戶、一般工商業用戶等)用。而對于大工業電力用戶,進線電壓通常為35kV。
