看天吃飯？各式組件穩定性測評比較

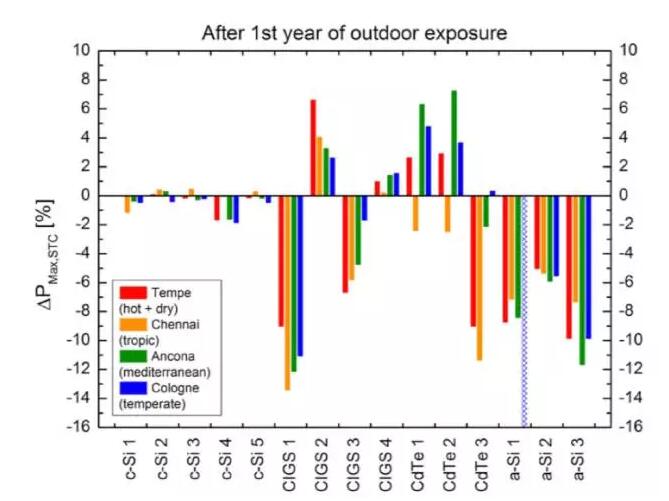

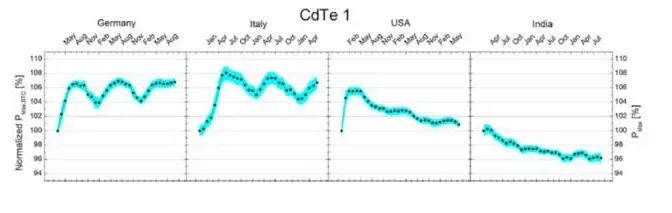

& 9658;c-Si晶體硅和HIT組件基本上隨時間穩定持續衰減。& 9658;碲化鎘CdTe組件具有1-4個月的隨溫度影響的亞穩態波動，然后穩定持續衰減。& 9658;銅鋅錫硫CIGS組件具有1-12個月無規律的亞穩態波動，然后穩定持續衰
銅鋅錫硫
最慘淡。不同的廠家、不同的工藝、不同的安裝地點，亞穩態可以從1個月持續到12個月，然后開始線性衰減。亞穩態可以給你各種“驚喜”：有性能越來越好的，有越來越差的，有時好時壞的。一般理論認為熱退火和光浸潤可以提升電池效率，但在現實應用場景中情況比這個復雜得多。目前都表示不太懂 ，有待研究。。。
非晶硅薄膜
光衰慘淡，但是至少是穩定的慘淡。光致衰減的Staebler–Wronski效應以及熱退火的恢復作用已經研究的比較清楚了，性能指標的可預測程度比較高。
拉通了看，整個薄膜電池體系在第一年都有一個亞穩態的問題，而在第二年趨于穩定，進入穩定線性衰減態。
怎么規避不穩定的問題?
還是兔子說的，最好沒有不穩定的問題，如果不可避免，就需要盡量知道模式是什么。其中亞穩態是個大問題，必須知道亞穩態以后穩定發電性能是多少。我們知道的針對薄膜的老化測試標準IEC61646是針對早期比較熱門的非晶和非晶/微晶層疊薄膜電池開發的，其實對CIGS和CdTe電池并不太試用。如果需要了解穩態發電性能，就需要對衰減機理有更多的了解，從而開發出更有效的測試工序來。這方面的研究處于進行時。
原標題:測評：各式組件穩定性比較！！
責任編輯：lixin
免責聲明：本文僅代表作者個人觀點，與本站無關。其原創性以及文中陳述文字和內容未經本站證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
