變電站，顧名思義是改變電壓的場所。為了把發電廠發出來的電能輸送到較遠的地方，必須把電壓升高，變?yōu)楦邏弘姡接脩舾浇侔葱枰央妷航档停@種升降電壓的工作靠變電站來完成。

變電站的主要設備包括開關和變壓器。變電站通過其變壓器將各級電壓的電網聯系起來。變電站按電壓等級可以分為1000千伏、750千伏、500千伏、330千伏、220千伏、110千伏、66千伏、35千伏變電站。

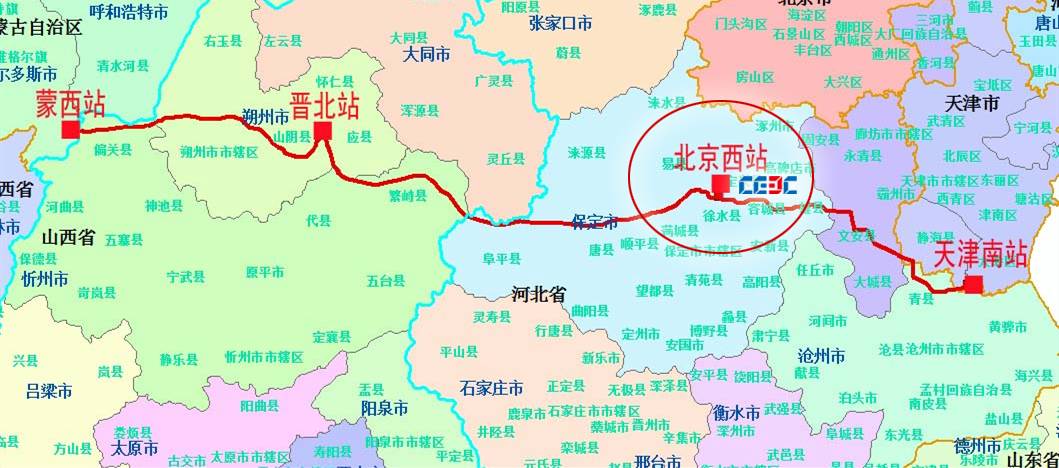

11月24日16時, 蒙西—天津南1000千伏特高壓交流輸變電工程順利完成72小時試運行考核，正式投入運行。該工程共新建蒙西、晉北、北京西和天津南4座變電站，中國能建多家單位承擔了設計、施工任務，其中，中電工程西南院承擔了北京西變電站的設計任務。

現在我們就以北京西變電站為例，扒一扒特高壓變電站，是怎么一步步“變”出來的。

1.“四通一平”

“四通一平”工作就是指在建設項目中，為了合理有序地組織施工而進行的前期準備工作，主要包括：通路、通水、通電、通訊和平整場地。

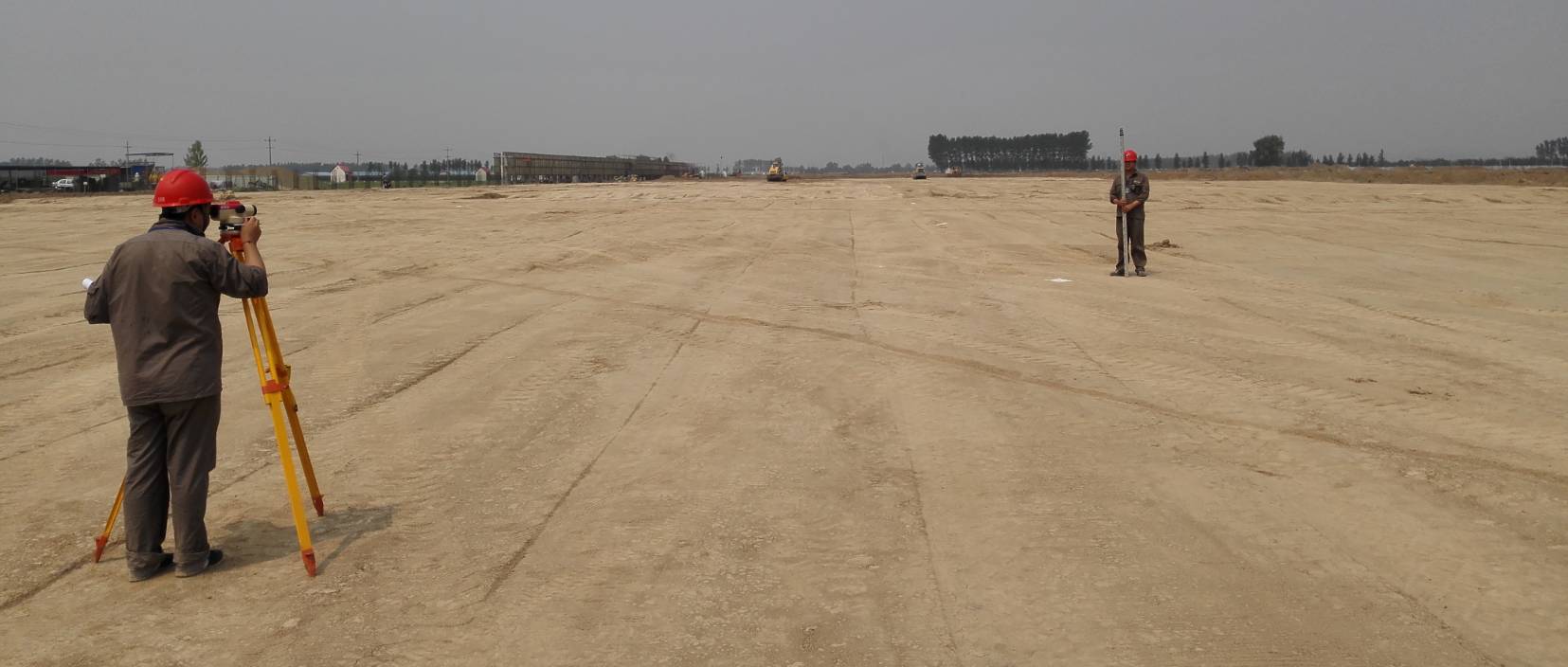

“四通一平”

2.地基施工

地基分為自然地基與人工地基兩種類型。1000千伏變電站的設備非常大且質量重，采用人工樁基地基，小而輕的輔助建構筑物通常采用常規地基處理方式。

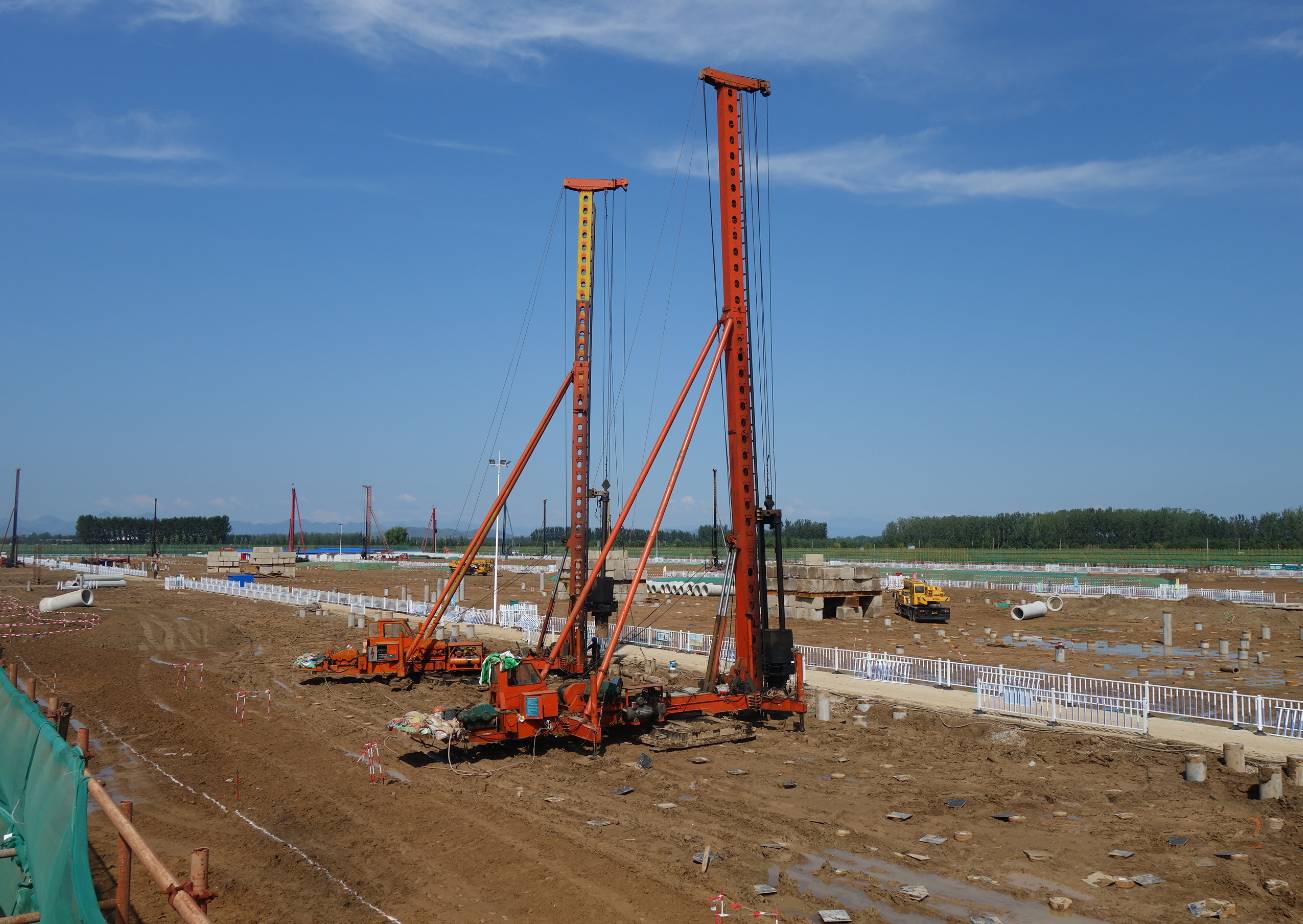

地基施工

3.土建設備基礎

土建設備基礎施工開挖，標志著項目主體結構進入土建關鍵階段，土建設備基礎施工前需滿足技術、機械設備、材料、場地等要求。主要施工作業面有1000千伏主變壓器基礎澆筑、1000千伏高壓并聯電抗器基礎澆筑、1000千伏GIS基礎混凝土方量最大，面積最長。

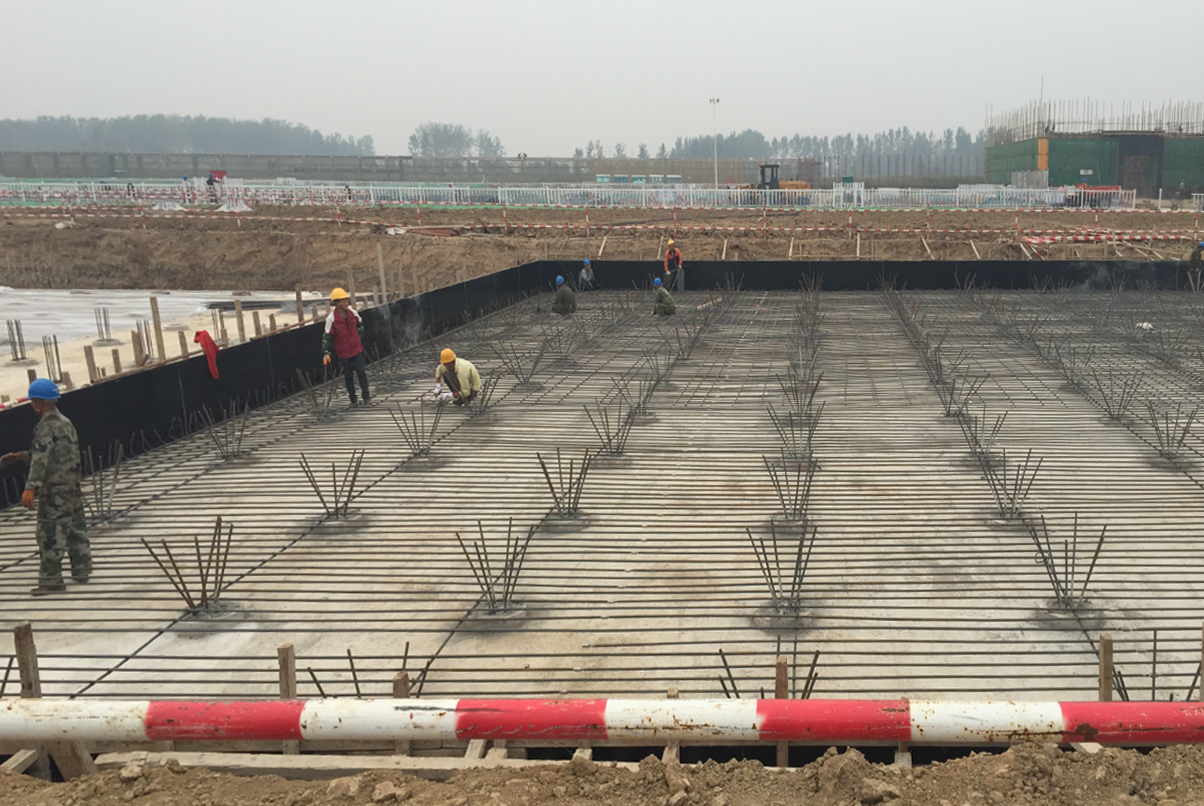

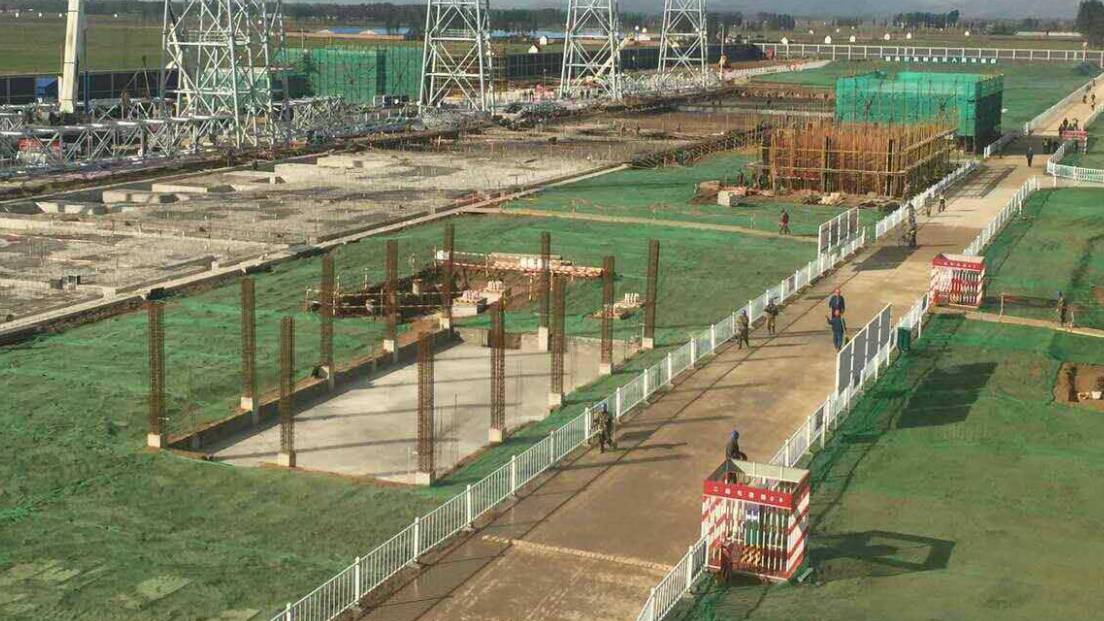

土建設備基礎

4.設備構支架組立

設備構支架基礎施工完成，基礎養護期后，就需要進行設備構支架組立，主要有：1000千伏構架組立、主變構架組立、500千伏構架組立、設備支架組立等。

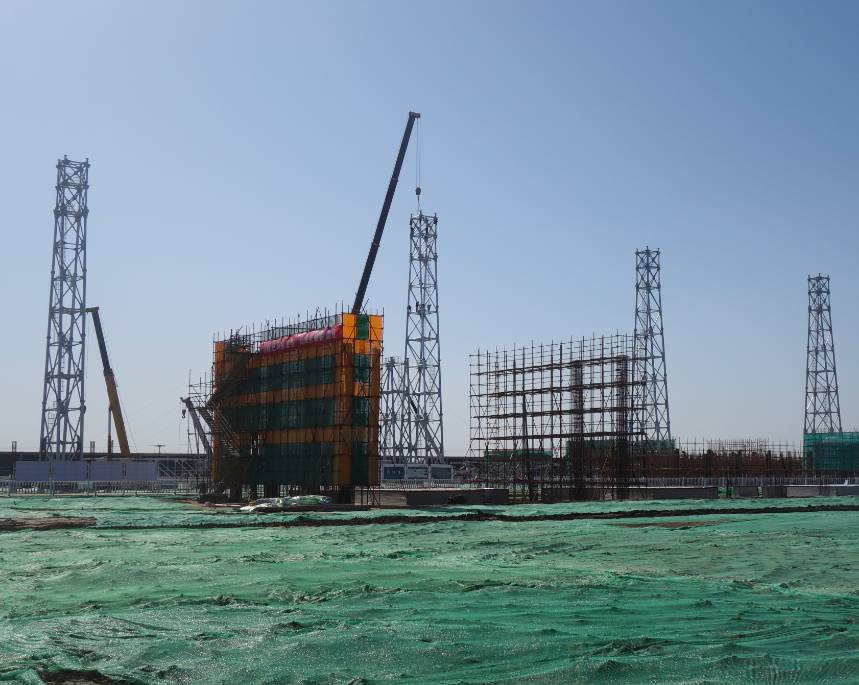

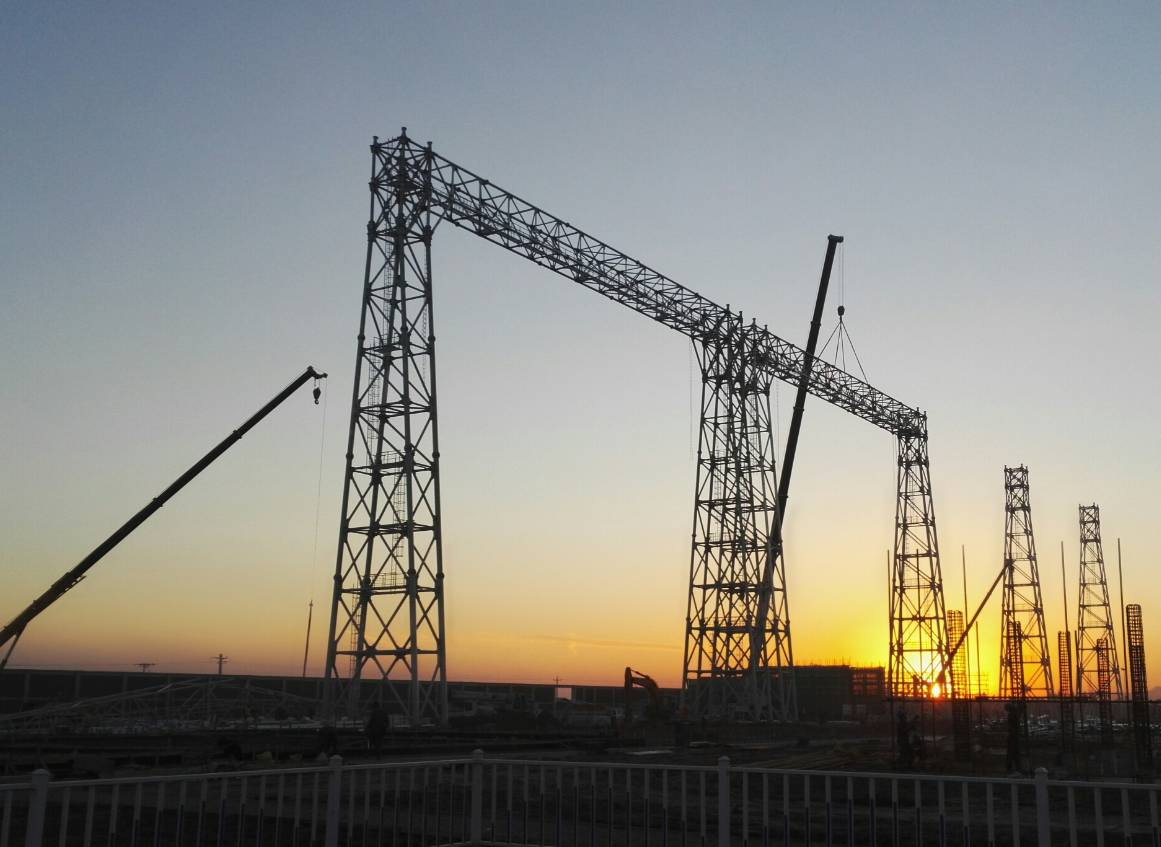

設備構支架組立

5.電氣安裝

土建施工結束后，需進行土建施工驗收，完成驗收就進入電氣安裝階段。電氣安裝主要有：1000千伏主變壓器安裝、1000千伏高壓并聯電抗器安裝、1000千伏 GIS安裝、500千伏 GIS安裝、110千伏無功設備安裝、站用電設備安裝、電氣二次接線安裝、電纜支架安裝、設備接地、設備電纜埋管等。
