一、項目介紹

　　本項目為廣東鴻圖（武漢）壓鑄有限公司電力監控系統。項目位于湖北省武漢市江夏區雪佛蘭大道。主要涉及內容為7臺高壓微機保護裝置的監控與檢測，50塊多功能電表的數據采集與顯示，2臺變壓器溫控儀的溫度采集與顯示。

　　本系統實現的主要功能為：

　　1、系統拓補圖的顯示 ，能清楚表示出個電表的柜號及回路名稱。

　　2、能顯示各高壓微機保護裝置及多功能電表、變壓器溫控儀的實時數據如電流、電壓、頻率等

　　3、通過彈出窗的形式，實時監控各綜保、電表實時數據

　　4、以表格形式，清楚顯示出各儀表的實時數據，方便觀察

　　5、依靠數據庫，能查詢各儀表的歷史數據，并以EXCEL表格導出

　　6、能對電能使用情況進行查詢

　　7、以圖表形式，顯示出實時曲線與歷史曲線

　　8、能顯示出報警情況，方便及時處理

　　二、系統結構

　　本電力監控系統，共涉及設備為7臺高壓微機保護裝置、50塊多功能電表、2臺變壓器溫控儀。所有設備位于一間配電房中。經過分析，為本項目配置設備電腦一套、通訊管理機QT241一臺。

　　其中高壓微機保護裝置AH1-AH8共7臺。多功能電表1AA1-1AA10、2AA1-2AA10、3AA8、4AA1-4AA3.共43塊。高壓電表AH1——AH8，共7塊。變壓器溫控儀T1、T2,共2臺。

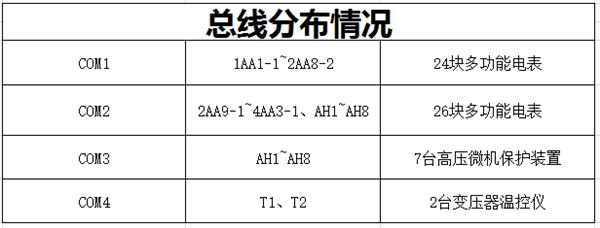

　　通訊管理機的串口口分配情況如下

　　

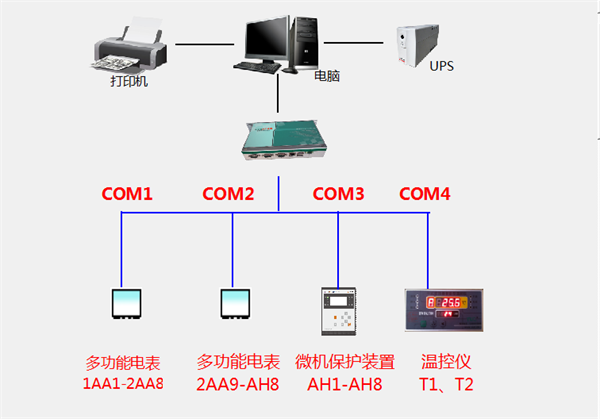

　　系統拓補圖如下

　　

　　所有設備共分為四條總線，總線1為1AA1-2AA8配電柜上多功能電表，共24塊?？偩€2為2AA9-4AA3及高壓柜上多功能電表，共26塊。總線3為高壓微機保護裝置，共7臺。總線4為變壓器溫控儀，共2臺。

　　三、使用說明

　　1、雙擊桌面“電力監控系統”圖標

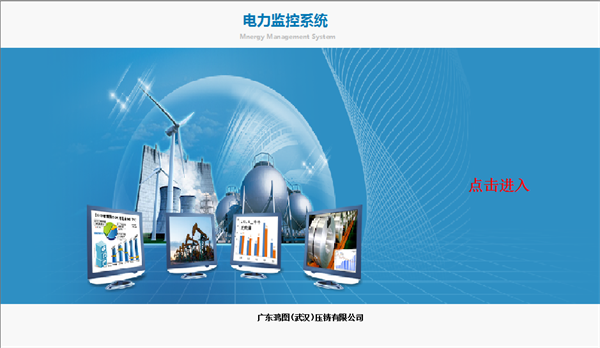

　　打開監控系統畫面，如下圖所示:

　　

　　點擊紅色的閃爍字“點擊進入”，進入高壓配電系統一次接線拓?fù)鋱D，如下圖所示:

　　

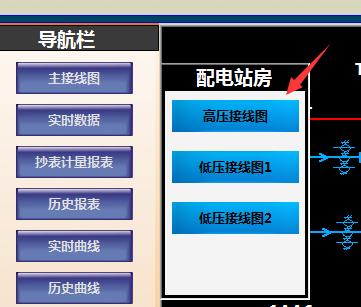

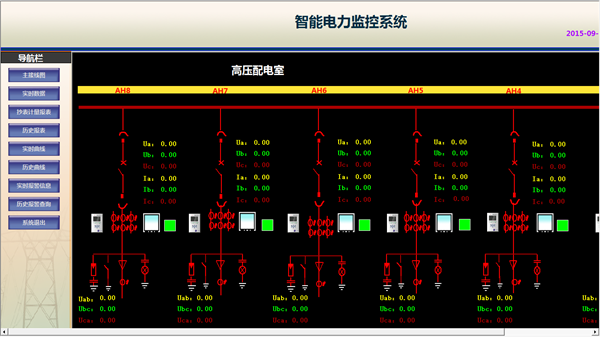

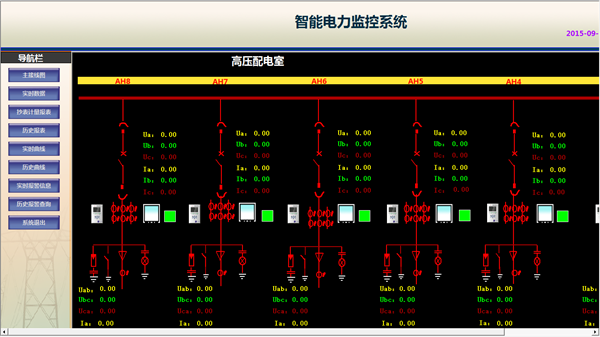

　　2、點擊左邊導航欄—>主接線圖—>高壓接線圖，如下圖所示，高壓配電柜一次接線圖，詳細顯示各配電回路名稱和各配電回路電表的各項電力參數，如三相電壓、電流、有功功率、無功功率、功率因數、頻率、用電量等

　　

　　

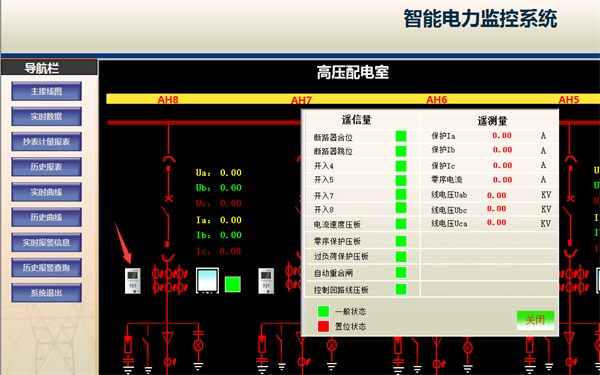

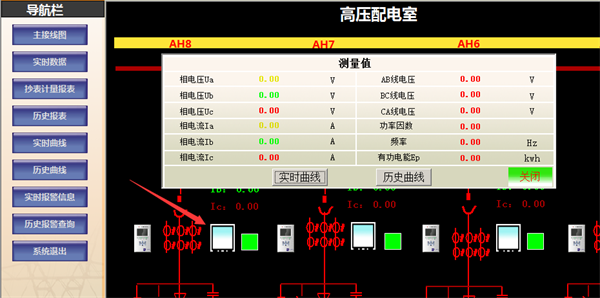

　　點擊綜合保護裝置符號，將顯示出各綜保數據

　　

　　點擊電表符號，將顯示出各電表數據

　　

　　小彈窗能顯示出各電表數據，并能顯示電表實時曲線與歷史曲線。

　　下面同符號圖標同上

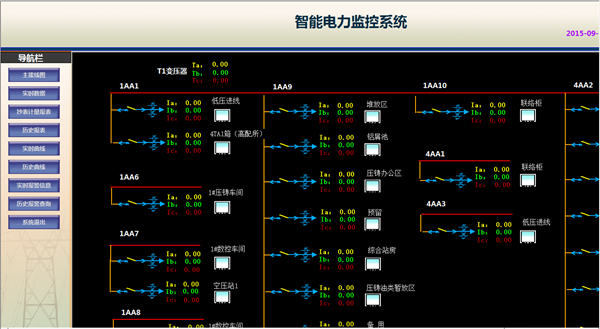

　　3、點擊左邊導航欄—>配電站房—>低壓接線1，顯示配電房1AA1到4AA3配電柜一次系統圖和各回路電表各項用電參數，同理點擊低壓接線圖2可以查看其他配電柜一次系統圖和各回路電表電力參數

　　

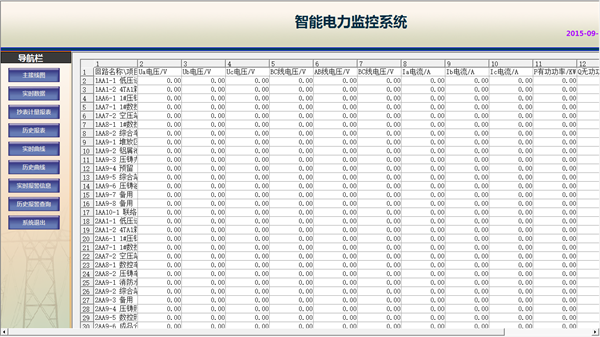

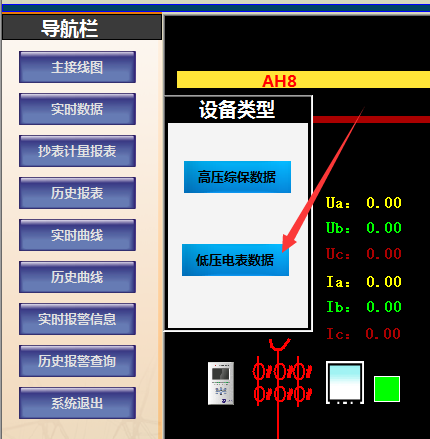

　　4、點擊實時報表—>低壓電表數據，用實時表格顯示各回路電表各項電力參數，如下圖所示：

　　

　　

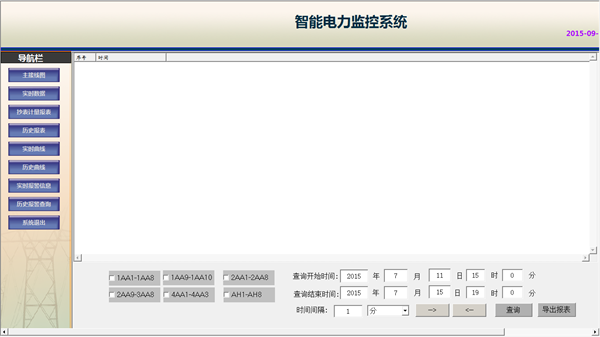

　　5、點擊歷史數據報表，勾選需要查詢的電表單選框，點擊起始時間設置輸入框，在彈出的數字輸入框中輸入查詢時間，輸入查詢結束時間，選擇查詢時間間隔如10分鐘，點擊查詢按鈕，可以查詢出選擇電表設置的時間段內的歷史存盤數據:

　　

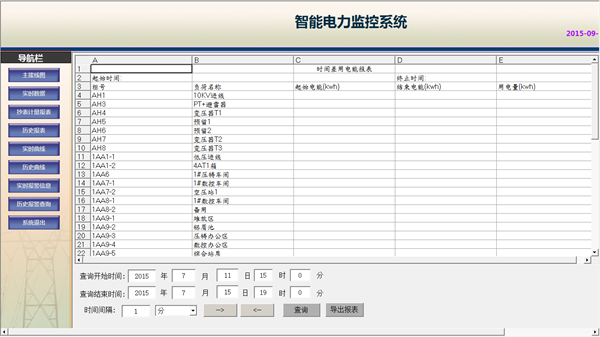

　　6、如下圖，點擊抄表計量爆表，即可查詢電能使用情況。設置查詢起始時間和終止時間，點擊查詢，可查詢出用電主回路時間段內用電量，用于統計單位時間內消耗電能：

　　

　　

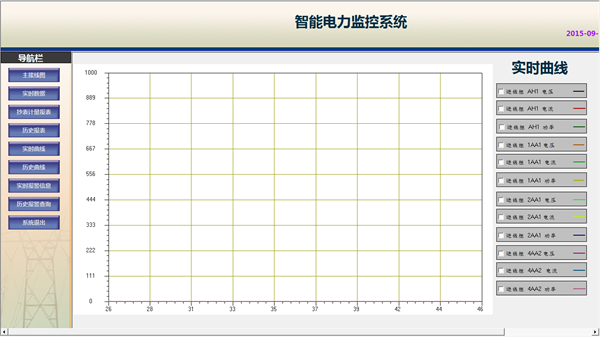

　　7、點擊實時曲線導航按鈕，選中進線回路電流單選框，中間坐標表格中會顯示出選中電流的電流曲線圖，通過電流曲線圖可以實時觀察出用電負載電流波動情況，為了放大曲線，更仔細的觀察出電流波動情況，可以設置Y軸最大值和最小值：

　　

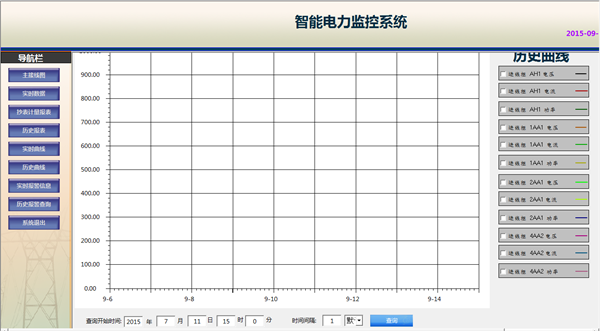

　　8、點擊歷史曲線導航按鈕可以進入，歷史曲線查詢頁面，選擇需查詢的歷史曲線電流復選框，設置查詢起始和終止時間，點擊查詢，可查詢?cè)摃r(shí)間段歷史曲線，用于追溯歷史電流變化情況:

　　

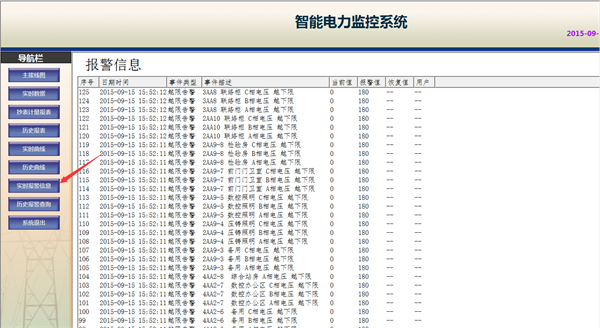

　　9、實時報警頁面查看電表實時報警情況，如下圖

　　

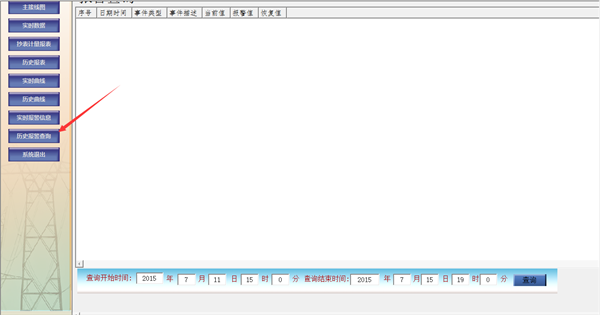

　　10、歷史報警頁面輸入查詢起始時間和結束時間，查看設定的時間段內高電表報警情況，如下圖所示：

　　

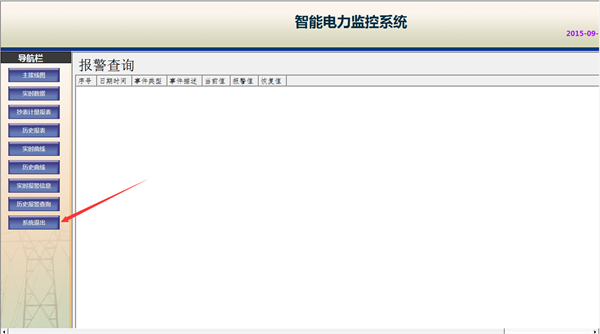

　　11、點擊 系統退出，將退出系統

　　

　　四、修改說明

　　對于系統中，電表名稱的修改，操作如下

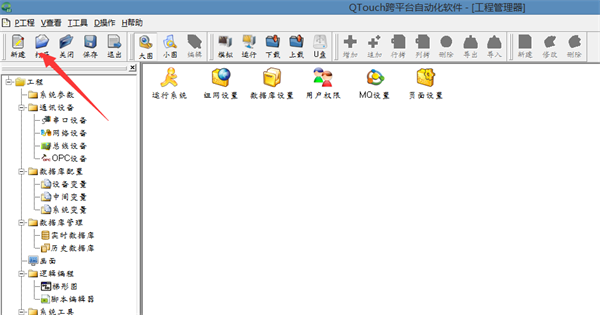

　　1.打開D盤中的“QTouch工程管理器”圖標，如下圖：

　　2.選擇打開，選中工程文件

　　

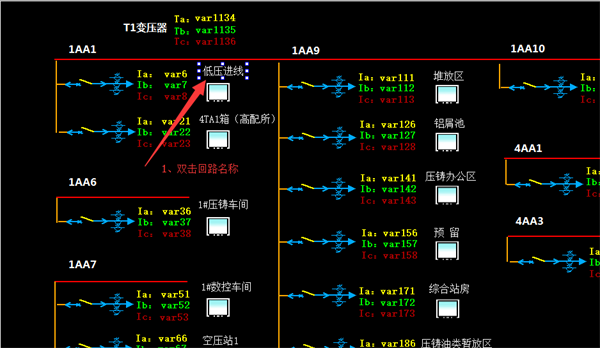

　　3、進入頁面，點擊回路名稱

　　

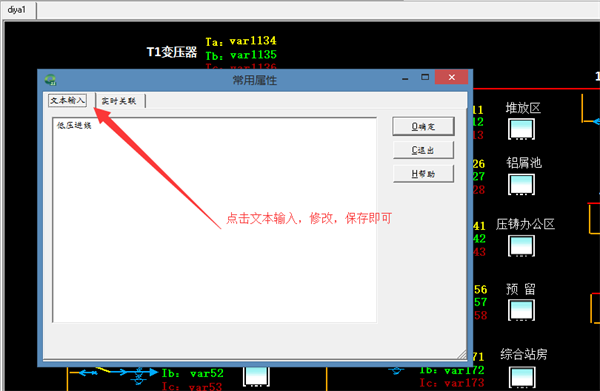

　　4、點擊文本輸入，輸入需要修改的電表名稱，點擊確認

　　

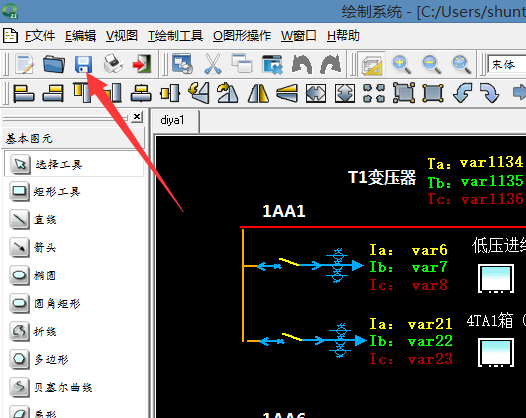

　　5、退出前，需要點擊保存，即可退出
