2018 年 2 月 9 日，Beckhoff 宣布推出用于對標準控制系統進行電力監控的過采樣 EtherCAT 終端 EL3783。

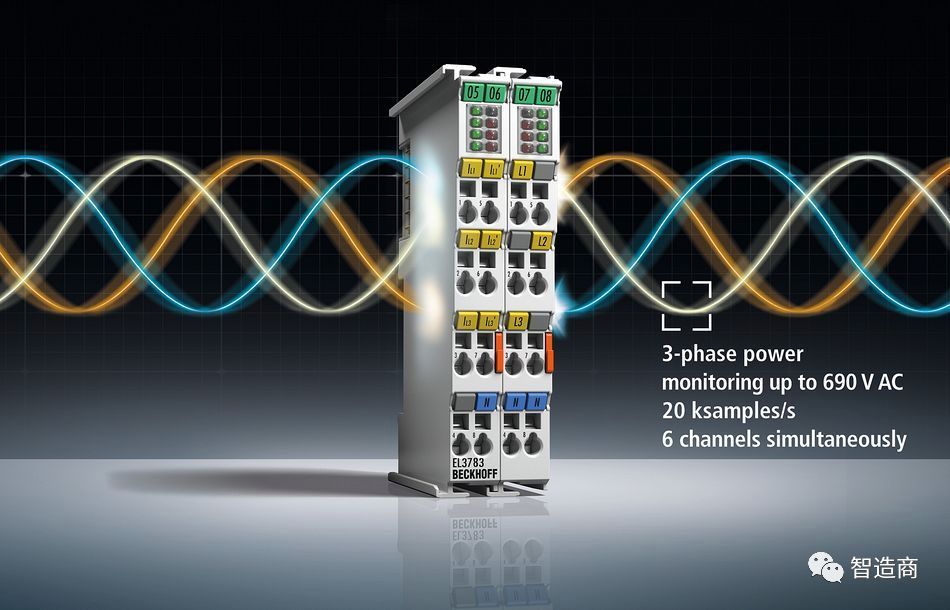

傳統的自動化和電力檢測技術正在加速融合，EL3783 I/O 終端將適用于各種電力系統的電網分析。借助 EL3783 終端，可以在 PLC 中以 20k/s 的采樣速率，在六個通道上對高達 690V 的三相交流電壓系統進行實時同步分析。

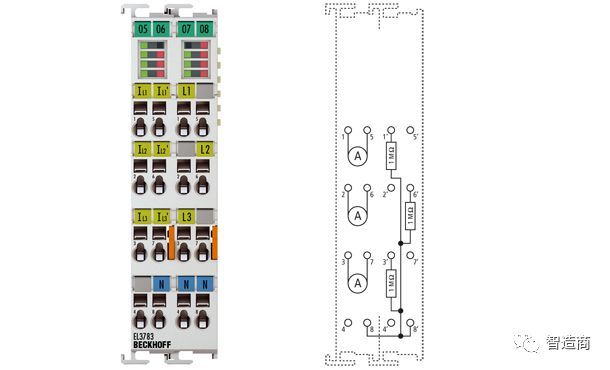

對于三相中的每一相，EL3783 EtherCAT 終端能夠?qū)Ω哌_(dá) 400/690 Vrms 的電壓和高達 1 或 5 Arms 的電流瞬間值進行采樣，分辨率可達 16 位。終端上六個通道的檢測評估基于 EtherCAT 的過采樣原理進行，其時間分辨率為 50 µs，明顯比控制器的周期時間快的多。使用 EtherCAT 分布式時鐘功能，還可以在幾乎任何大小的系統中與系統中的其他 EtherCAT 設備進行同步（ << 1 µs ）測量，并檢測傳播電網故障。

如果在分析電壓和電流曲線時需要使用實際的 RMS 有效值和性能計算或復雜的用戶指定算法，那么控制系統將可以提供具有相關詳細信息的數據。此外，通過自動電流量程切換，EL3783 EtherCAT 終端的量程可以達到額定 1 安培額定電流的 650％，最大測量誤差為 0.2％（滿量程值）。

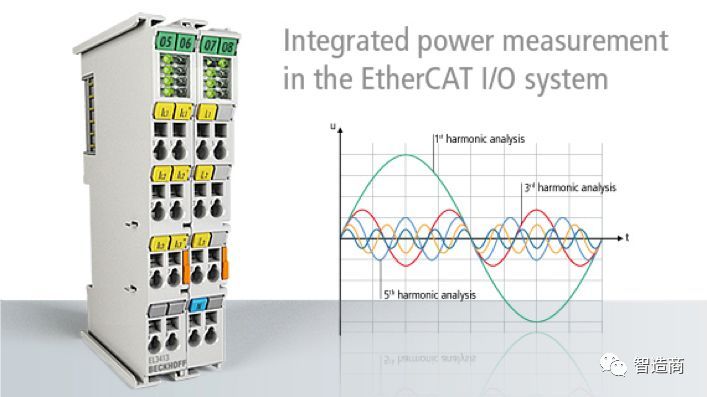

TwinCAT 3 的電力監測庫 TF3650 軟件結合 EL3783 終端組成了一個高度動態的測量系統，集成在標準的基于 PC 的控制技術中，用于詳細的網絡分析。借助這種方式，就能夠滿足在電壓下降情況下（LVRT，低電壓穿越）網絡測量的需求，或者可以使用諧波分析來實施狀態監測，從而無需增加額外的傳感器成本。
