1.1 安全生產及應急救援指揮調度系統

1.1.1 概述

安全生產綜合監管應急救援指揮平臺是安全生產信息化建設的全面的解決方案，是為安全生產監督管理業務流程量身定制的軟件硬件組合系統，安全生產綜合監管應急救援指揮平臺的建立是安全生產信息化建設的一個里程碑，為決策人員提供一個便利的交互式操作平臺，迅速、動態地識別事件，構造針對特定應急事件信息處理、指揮調度、決策支持系統。系統平臺綜合了各種城市應急服務、應急救援資源、統一指揮調度、遠程視頻監控、移動指揮等各種功能為煤炭監管安全提供強有力的保障。

安全生產及應急救援指揮調度系統以電子地圖為基礎，以應急聯動網絡為依托，以信息共享和綜合利用為目標，實現各類基礎信息基于空間電子地圖的可視化顯示、查詢和分析，提高在指揮決策、快速反應等方面的綜合能力，為應對煤礦突發事故，搶險救災提供行之有效的手段。

1.1.2 系統總體設計

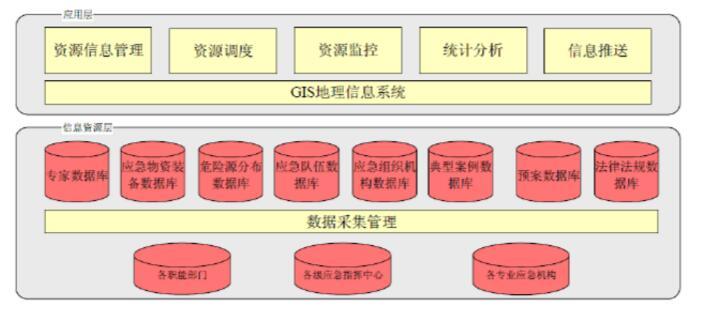

安全生產及應急救援指揮調度系統以計算機硬件與網絡通信平臺為依托、以標準和規范為依據、以應用系統建設為目標的信息系統。該系統通過與瓦斯安全監控系統、遠程視頻監控系統相結合，以GIS地理信息平臺為依托的一套綜合系統。該系統可以劃分為6個層次，分別為硬件層、數據層、平臺層、服務層、應用系統層和用戶層。

硬件層：

硬件層為系統運行提供硬件支持，是整個系統的基礎。硬件層中主要包括通訊系統、計算機網絡系統和視頻系統，為系統的搭建提供必要的網絡環境。

數據層（數據中心）：

數據是系統的核心，應急救援指揮調度系統的數據主要由空間數據信息和非空間數據信息組成。

空間信息分為基礎地理信息數據和應急各類專題數據?；A(chǔ)地理信息數據包括渭南市地圖、5個區縣的電子地圖和所轄煤礦的電子地圖。應急各類專題數據包括礦附近的醫院信息點、公安局信息點、政府信息點、救援物資信息和逃生路線信息等專題數據。

非空間數據庫中，應急事件數據和移動目標的位置數據具有明確的空間定位坐標。

平臺層：

平臺軟件層主要是由操作系統軟件、數據庫軟件和GIS平臺軟件組成。 操作系統和數據庫軟件系統全部采用微軟的產品體系。操作系統采用Windows Server 2008，數據庫采用SQLServer 2008。GIS平臺軟件選用SuperMap iServer 2008。

服務層：

系統服務層主要是系統業務應用系統的支撐。由各種服務組件和接口組成。主要包括WebGIS服務組件、地理編碼組件。組件層主要將應用層開發的公共模塊和功能進行了組件封裝。各個應用系統可以根據需要調用和集成組件，降低系統的開發難度。服務層是將來系統功能擴展的基礎。

應用層：

系統應用層主要是應用系統。應用層是整個系統的核心應用，直接為相關工作人員提供服務。

用戶層：

系統的應用層包括領導、專家、政府部門、應急相關部門和公眾等。

1.1.3 系統模塊的設計

生產現場的情況可以實時進行視頻監控，以便領導和管理單位可以隨時掌握生產現場第一手情況，并且能夠采集各種報警探頭的信號，如甲烷、一氧化碳、風速、溫度、風機風門開停等，在出現事故后立即啟動報警，利于人員的及時疏散，同時報警信息會同步傳送到安全生產管理部門，便于相關部門迅速采取應急措施。

建立覆蓋各個相關部門的應急指揮調度系統，在事故發生后，系統可以第一時間自動召集領導和相關部門的應急會議，并且將監控圖像導入應急會議中，供領導快速決策，相關部門啟動應急程序，協助現場人員撤離，并且啟動應急預案進行搶救，以防止和減輕人員傷亡，降低財產損失。

建立覆蓋生產現場的視頻會議系統，以利于煤礦領導、政府和行業相關部門對生產現場進行安全生產的教育和培訓，提升生產現場的管理水平，提升工作人員的安全意識和工作能力，克服了原來由于煤礦面積大，多山路，參加會議很不方便，既費時又費錢而導致對生產現場培訓、教育不夠，生產現場管理水平和工作人員安全意識薄弱的問題。

視頻監控和應急指揮調度視頻，不但可以及時向上級救災指揮中心傳輸監控錄像，請示匯報工作，同時，對事故現場可以錄像還可以隨時回放，以便追究責任，總結經驗教訓。

在應急救援決策和行動中，能夠針對當前災情，采集相應的資源數據、地理信息、歷史處置方案，通過調用專家知識庫，對信息綜合集成、分析、處理、評估，自動制定相應技術方案和措施，對救援過程中遇到的技術難題提出解決方案。 系統中包括模塊：

1. 事件類型：按照不同的情況劃分不通的事件類型，調用相應類型資源。

2. 事件級別：每個事件可按照國家相關法規劃分時間級別。

3. 應急資源

預案資源列表 ：專家?guī)?、預案、人員、物資、設備、法規。資源部署和撤回：按照不同的事故類型與級別管理相應的附近的資源。資源管理：保存所有資源信息。

資源信息反饋：隨時記錄資源的使用調度情況，讓領導能直觀了解資源的安排與合理部署情況。

4. 應急人員

5. 應急機構

6. 事故分析與統計

事故的查詢與人員傷亡、資產損失的統計。
