摘要：針對現階段智能變電站建設中由于管理和技術上的不規范所導致的配置文件錯誤、頻繁變更等一系列問題,從變電站的二次系統信息入手,對變電站建設整個過程進行全面分析,提出了智能變電站二次系統信息標準化平臺,該平臺將建設過程中每個關鍵環節進行梳理,重點研究了ICD文件檢測、SCD文件版本管控等關鍵技術,并將變電站建設中二次系統信息進行了標準化要求,使得工程建設能夠協調進行。以500kV保東站試點工程為實例,將該平臺應用貫穿整個建設過程,結果證明了該平臺的有效性及實用性。

關鍵詞:智能變電站;配置文件;SCD;校驗技術

0引言

隨著變電站自動化技術的不斷發展,智能變電站已經逐漸取代常規變電站成為電網建設的新趨勢。智能變電站采用最新的通信技術和通信網絡使得變電站技術形態發生了革命性變化,其采用IEC61850標準通過建立統一的、面向?qū)ο蟮膶哟位畔⒛Ｐ蚚1,2],實現了不同廠商、不同類型設備之間的互操作。

然而智能變電站建設是一個包含多角色、多環節、多技術的過程,因此在實際的建設過程中暴露出一系列的問題：(1)變電站所使用的智能電子設備配置描述文件(IEDconfigurationdescription,ICD)不規范,導致在建設后期需要更改ICD文件,影響工程進度;(2)各環節責任主體不明確,在整個過程中無法進行有序、高效的配合;(3)變電站配置描述(substationconfigurationdescription,SCD)作為智能變電站核心文件在建設過程中頻繁修改,其完整性和規范性得不到有效的保證;(4)工程設計、調試等環節過度依賴集成商或智能裝置廠家,關鍵環節的技術相關人員很難介入,無法開展大規模建設。

本文基于上述問題提出了建立二次系統信息標準化模型平臺,詳細闡述了變電站二次系統信息模型管理流程,具體分析了過程中各個環節,并按照環節理清各單位職責,著重對關鍵環節和關鍵技術做了詳盡的探討、分析和比較。通過500kV保東站的工程建設實例實現了二次系統信息模型的標準化管理。

1二次系統信息標準化管控平臺

1.1平臺整體管理流程

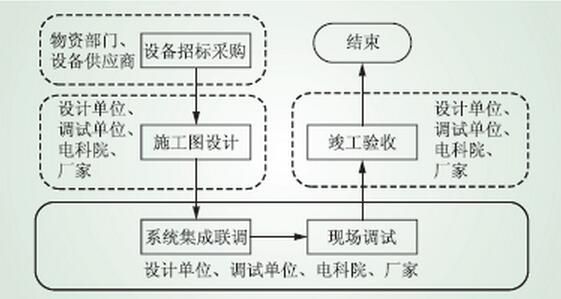

智能變電站二次系統模型管控平臺將二次系統建設過程中的所有參與單位納入進來,通過該平臺進行工作協作和交接,以智能站配置文件管理為核心,以工程進度為主線,基于各種標準化檢測工作流技術,保證工程有質有量的進行。其整體流程主要分為5個階段：設備招標采購、施工圖設計、系統集成聯調、現場調試和竣工驗收。如圖1所示。

圖1二次系統信息標準化平臺流程

1.2關鍵環節管理流程

1.2.1施工圖設計

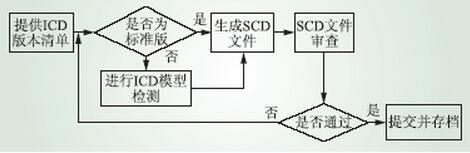

物資部門與設備供應商簽訂合同后,設備供應商向設計單位提供供貨版本清單。設計單位對模型庫中的ICD模型進行標準化校驗,并生成SCD文件,各單位對SCD文件進行語法、語義、虛回路及虛端子配置的檢查,然后提交調試部門使用并進行存檔。如圖2所示。

圖2施工設計階段

1.2.2系統集成聯調

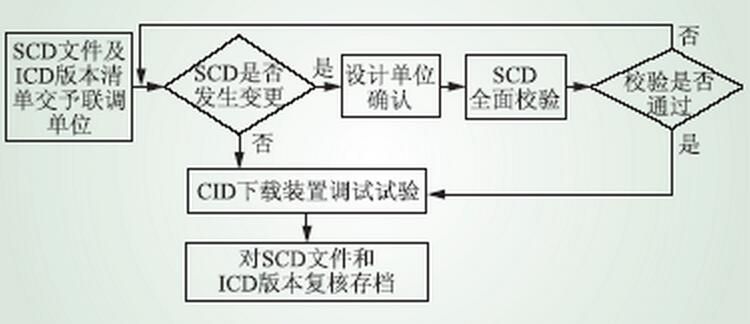

集成聯調前,設計單位將SCD文件和ICD文件清單交付集成調試單位,此過程中若SCD發生變更需經設計單位確認,并進行SCD全面校驗,然后進行裝置試驗,結束時對SCD文件、ICD文件版本清單進行復核存檔。如圖3所示。

圖3系統集成聯調階段
