1　概述
　　國內外先進工業規模企業的成功實踐證明，利用先進能源管理系統來進行能源管理，對能源的統一調度、優化能源介質平衡、減少煤氣放散、提高環保質量、降低企業綜合能耗和提高勞動生產率有重要作用，而且對于能源事故原因的快速分析和及時判斷處理、能源計劃編制、實績分析、質量管理、能源預測等都是十分有效的。
　　企業能源管理系統主要由數據采集層、數據傳輸網絡、能效管理系統軟件三部分組成，武漢舜通智能科技公司是專業致力于企業能源管理系統的綜合技術方案供應商，公司通過自主研發，在數據采集層研發出SmartDAQ具有完全自主知識產權的能耗采集器產品，在能效管理系統軟件上研發完全適合不同行業應用的管理系統QT-EMS能源管理系統，該產品的特點是在數據通訊，數據完整性保證，行業差異方面具有可擴展性和先進性原則，為客戶提供優良的服務。通過多年的持續努力，QT-EMS能源管理軟件在高耗能企業、公共建筑、節約型校園等領域獲得客戶高度評價。
　　2　系統特點
　　QT-EMS能源管理系統主要特點如下：
　　1)    對耗能企業的的用電、用水、用煤、暖氣等介質能源實現在線能源監測；
　　2)    自主研發的能耗采集器，通過RS485，無線Zegbee、無線GPRS等通訊方式對電表、水表、氣表實現數據采集；
　　3)    能耗采集器具有采集時間靈活設定，具有internet/無線3G傳輸機制，能夠?qū)崿F(xiàn)斷點續傳，確保數據在30天斷線的情況下，數據有效本地存儲，在上線后續傳；
　　4)    為企業建立統一的能耗管理平臺，實現對單位建筑，單位房間的能耗分析和管理，實現對能耗的分類分項統計；
　　5)    具有二級管理子單元，如遠程抄表系統，電表預付費管理系統；
　　6)    通過能耗數據分析，發現能耗黑洞；
　　7)    為節能改造指明方向，并驗證節能效果；
　　8)    橫向比較相同類型建筑的能耗數據，通過能耗公示鼓勵先進、督促落后；
　　9)    數據傳輸采用MD5認證算法以及AES加密算法，保證信息傳輸?shù)目煽啃浴⒈Ｃ苄浴?/span>
　　3　系統結構
　　系統根據具體的工程情況來組網，采用分層分布式結構。
　　根據項目規模的大小，可以靈活選擇通訊介質和組網方式。當設備比較集中時，通訊介質通常采用屏蔽雙絞線和五類八芯屏蔽電纜；當系統設備比較分散時，可采用光纖作為通訊介質，組網方式可以采用光纖環網或者光纖星型網；如果設備較少而且非常分散，可以采用無線通訊設備組網。
　　系統拓?fù)鋱D如圖1所示：

　　

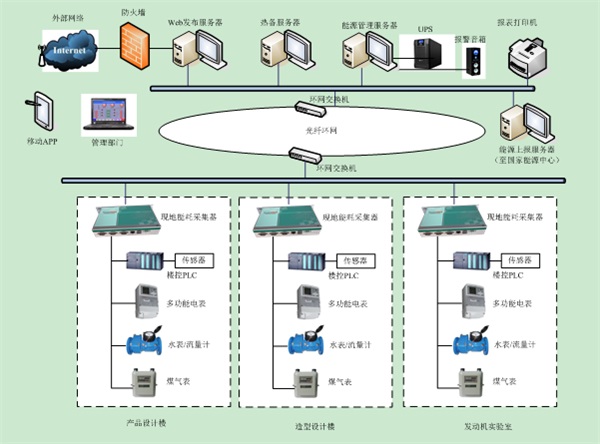

　　                                                     圖1 能源管理系統拓?fù)鋱D
　   1）數據采集層：采用由武漢舜通智能公司生產的smartDAQ安裝在現場的智能數據采集器/變送器，采集器主要為電力采集模塊、智能遠傳水表、智能遠傳氣表三種。
　　電力采集模塊采集電壓、電流、有功、無功、諧波、電量等參數；智能遠傳水表采集瞬時流量及累計用水量；智能遠傳氣表采集瞬時氣流量及累計用氣量。根據現場條件和系統應用的要求，變壓器高壓側參數采集取自用戶的變電站后臺系統。
　　2）數據傳輸網絡：現場采用RS-485總線，將區域內的電力采集模塊連接至相對的數據集中器；各數據集中器通過用戶局域網連接至中央服務器。部分實際情況不理想的區域，靈活選用電話網絡、電力線載波、GPRS/CDMA、無線網橋等多種方式。
　　3）能效系統軟件：完成數據采集、校驗、分析、處理、輸出、系統維護、授權使用權限分級控制等；并可將現場運行的重要數據、報警信息、故障信息等傳送到企業決策人員。
　　3.1　軟件實現原理
　　武漢舜通智能科技有限公司通過自主研發，在系統軟件設計上具有獨到之處，自主研發的QTouch組態軟件對采集層的硬件提供了軟件支撐，采集層和通訊層具有豐富的通訊規約庫，不僅快而且強大，能夠快速實現對智能電表的數據采集，分類分項，完整性轉換，遠程傳輸，斷點續傳等特點。
　　軟件系統實現原理如下圖2所示：
　　

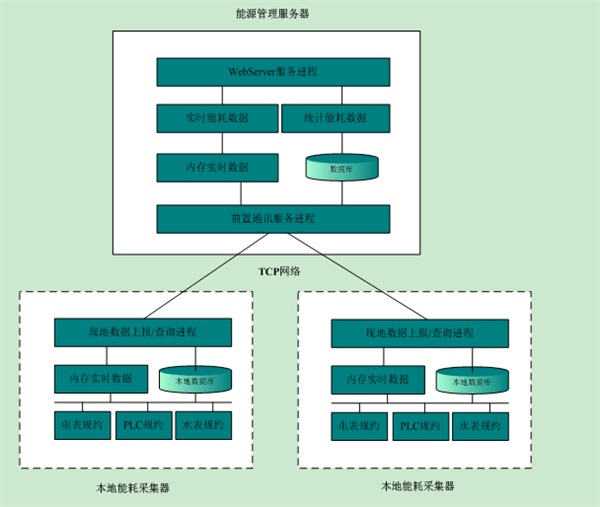

　　                                                 圖2 軟件系統實現原理圖
　　3.2　EMS能源管理系統功能
　　QT-EMS能源管理系統針對不同行業具有不同的特點，采用模塊化設計原則，在業務結構上與企業充分溝通，建立符合企業需要的能源管理系統，為企業用好能源管理系統做服務，因而在功能結構上分三層模塊，系統功能如下圖3所示：
　　

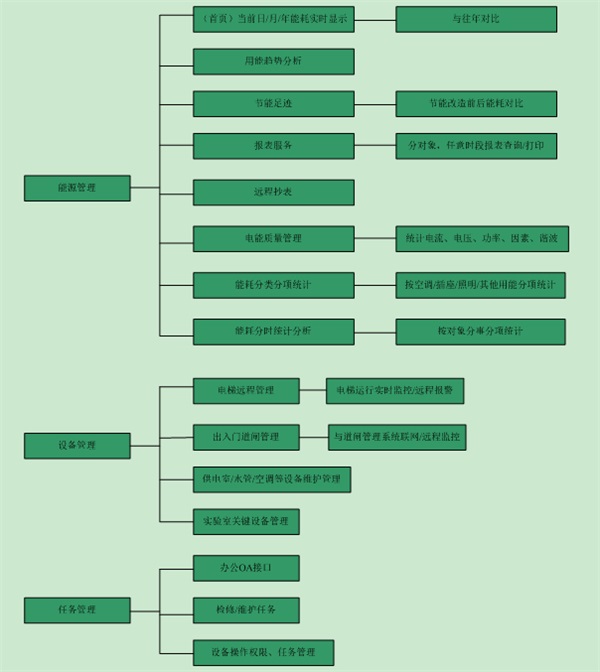

　　                                                     圖3 能源管理系統功能
　4　系統功能
　　4.1　能耗平臺主頁面
　　
　　
　　

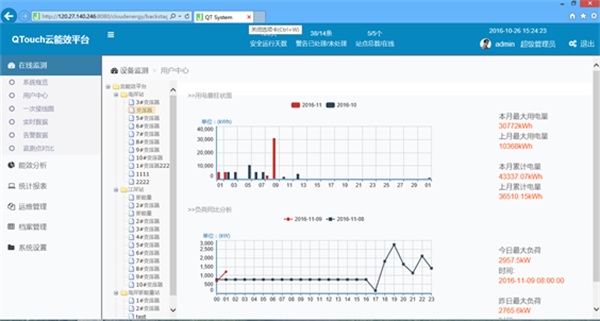

　　                                                     圖4 系統能耗平臺主頁圖
　　概要顯示當月、當年用能情況，并與往年同期用能進行對比，掌握用能趨勢。實時動態監測企業當前用電功率。通過設置每日用能的計劃值，實現用能的定額管理，并與實際用能進行對比，對可能出現的用能突增進行預警。將各類用能折算為標準煤，全局掌握企業用能情況。
　　4.2　用能趨勢分析

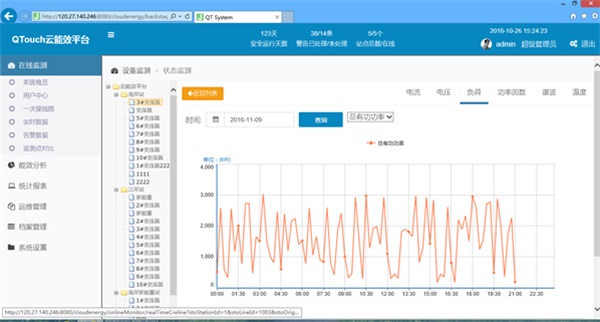

　　通過用能趨勢圖，快速定位用能負荷高峰，并逐級定位高峰能耗的組成，為移峰填谷找到依據。
　　4.3　節能足跡
　　

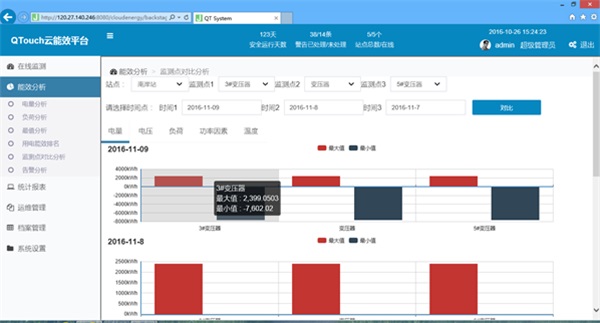

　　                                                                 圖5能耗對比圖
　　記錄每一次節能改造的過程和記錄，通過改造后的同比分析，使原來無法說清楚的節能改造效果變得可量化、可比較、可評價，展示節能工作所取得的成果。
　　4.4　報表服務
　　

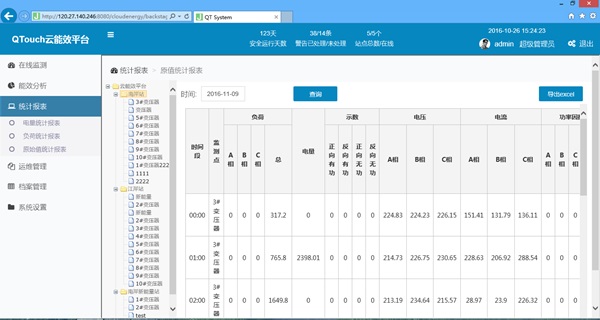

　　                                                                 圖6 能耗報表圖
　　按需定制的各類報表，包括分戶能耗、設備能耗、數據集抄等，并可將數據導出到Excel等電子文件，方便日常管理工作。
　　1.1　B/S訪問接口
　　系統提供C/S和B/S兩種訪問模式，C/S訪問模式客戶端響應速度快，充分發揮客戶端PC的處理能力，減輕服務器的壓力。B/S訪問模式不需要安裝客戶端，任何地方只要有一臺可以上網的電腦即可訪問服務器，做到了真正的跨網絡、跨平臺訪問。
　　1.2　系統靈活擴展
　　系統可根據企業實際用能情況，靈活配置用能類型、用能結構、用能設備、用能區域、監測參量等基本信息，對系統上線后發生的用能回路、用能設備的增加亦只需進行配置即可。系統可以通過互聯網接入單個或多個單位的用能情況，進行集中管理。

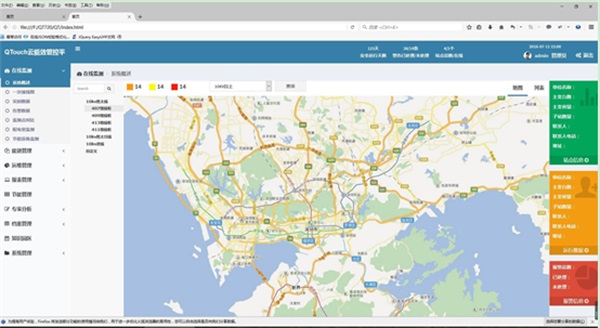

　　1.3　集團式能耗管理模式
　　系統將歸屬同一集團、同一區域的單位的GPS坐標標注在電子地圖上，鼠標停靠在坐標上可顯示該企業的能耗概況，雙擊圖標后可顯示企業用能的詳細情況，方便集團公司對下屬分公司、門店進行集中管控。
　　1.4　遠程集抄
　　將分散分布的能源監測計量表具通過能源管理系統連接在一起，各表數據采集時間偏差十分微小，大大減輕人工抄表的工作量，實現“能耗信息采集自動化、數據傳輸網絡化、管理數字量化、決策科學化”的目標。
　　

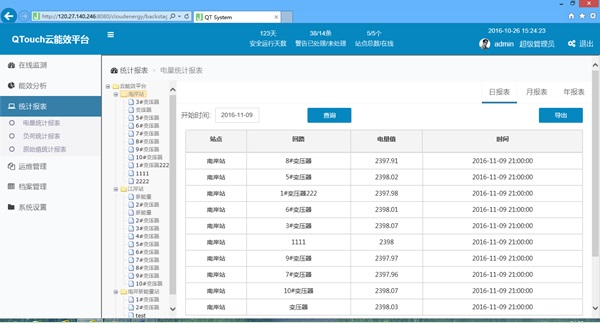

　　                                                                 圖7 遠程抄表
　　4.9　電能質量管理
　　
圖8 電能質量管理圖
